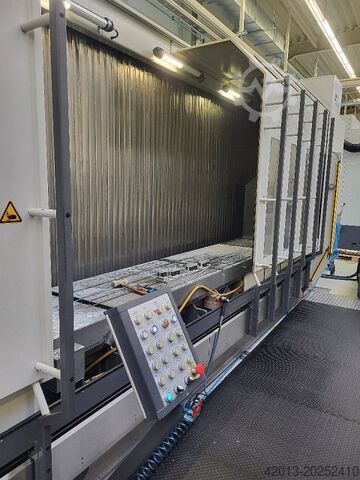

Κέντρο κατεργασίας - οριζόντια/κάθετη

AXA VHC 3 - 8000S

ΠΗΔΑΛΙΟΥΧΗΣΗ
.. Έλεγχος CNC HEIDENHAIN ITNC 530

ΚΑΤΑΣΚΕΥΗ
.. Κατασκευή: περιπατητής

ΧΩΡΟΣ ΕΡΓΑΣΙΑΣ -ΚΥΒΙΚΟ-
.. Αριθμός αξόνων επεξεργασίας (εξαιρουμένων των παράλληλων αξόνων): 5
.. Διαδρομή άξονα Χ: 8000 mm
.. Διαδρομή άξονα Υ: 700 mm
.. Διαδρομή άξονα Z: 850 mm
.. Εύρος περιστροφής άξονα Β: 90 °
.. Εύρος περιστροφής άξονα Β έως: -90 °
.. Άξονας απόστασης οριζόντιος άξονας - επιφάνεια σύσφιξης (μέγ.): 1030 mm

ΤΡΑΠΕΖΙ
.. Επιφάνεια σύσφιξης (αριστερά-δεξιά): 8930 mm
.. Επιφάνεια σύσφιξης (εμπρός-πίσω): 600 mm

ΑΤΡΑΚΙ / ΚΕΦΑΛΙ
.. Στήριγμα εργαλείου: HSK A63
.. Εύρος στροφών από: 30 rpm
.. Εύρος στροφών έως: 15000 rpm
.. Στήριγμα εργαλείου: HSK A63
.. Ισχύς μετάδοσης κίνησης S6 40%: 30 kW
.. Ροπή άξονα S6 40%: 143 Nm

ΤΕΛΙΚΟΙ ΔΡΟΜΟΙ
.. Τροφοδοσία X έως: 10000 mm/min
.. Τροφοδοσία Y έως: 10000 mm/min
.. Τροφοδοσία Z έως: 10000 mm/min
.. Ταχεία τραβέρσα X: 40000 mm/min
.. Ταχεία τραβέρσα Υ: 40000 mm/min
.. Ταχεία τραβέρσα Z: 30000 mm/min
Dedpfxoxmb D Io Aacewc

ΠΕΡΙΟΔΙΚΟ ΕΡΓΑΛΕΙΟ
.. Αριθμός θέσεων εργαλείου: 36
.. Μέγιστη διάμετρος εργαλείου: 85 χλστ
.. - με ελεύθερη γειτονική θέση: 135 χλστ
.. Μήκος εργαλείου μέγ.: 400 mm
.. Βάρος εργαλείου μέγ.: 10 κιλά
.. Χρόνος αλλαγής εργαλείου: 5 s

ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ
.. Συνδεδεμένο φορτίο: 55 kVA
.. Τάση σύνδεσης: 400 V
.. Συχνότητα δικτύου: 50 Hz

ΔΙΑΣΤΑΣΕΙΣ / ΒΑΡΗ
.. Απαίτηση χώρου -αριστερά/δεξιά-: 11200 mm
.. Απαίτηση χώρου -εμπρός/πίσω-: 3300 χλστ
.. Συνολικό ύψος: 3300 χλστ
.. Συνολικό βάρος περίπου: 28000 kg

ΕΠΙΠΛΕΟΝ ΕΞΟΠΛΙΣΜΟΣ ΓΕΩΤΡΗΣΗ/ΦΡΕΕΖΗ
.. Εξώφυλλο οδηγού: ναι
.. Μεταφορέας τσιπ: ναι
.. Συσκευή ψύξης: ναι
.. Φίλτρο ζώνης: ναι
.. Εσωτερική παροχή ψυκτικού (IKZ): ναι
.. Πλήρης επένδυση χώρου εργασίας: ναι
.. Συμβατό με CE: ναι


X = 8000mm ή 2x 3750mm διαδρομή εκκρεμούς (κάθετη)
90.990 ώρες λειτουργίας / 32.661 ώρες ατράκτου

- Εσωτερική ψύξη 40 bar
- Δεξαμενή ψυκτικού υγρού 800 λίτρων
- Φίλτρο ταινίας
- τρισδιάστατος αισθητήρας μέτρησης ραδιοφώνου
- Αύξηση του τραπεζιού μηχανής κατά 70mm
- Φορτίο τραπεζιού 1200kg/m²
- 2 στρογγυλά τραπέζια με κύβους σύσφιξης

- Τα μηχανήματα είναι προς το παρόν αποθηκευμένα και δεν τροφοδοτούνται πλέον
