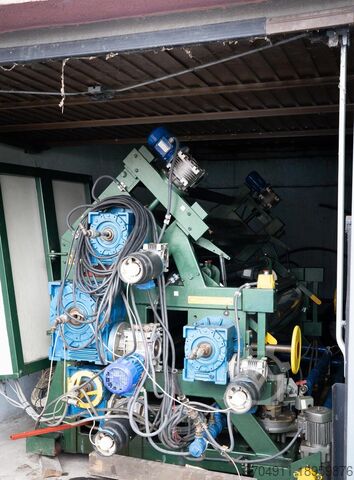

Ημερολόγιο τεσσάρων ρολών σε διαμόρφωση Z

Το ημερολόγιο αποτελείται από τις ακόλουθες ενότητες:
- Σετ 4 κυλίνδρων
- Συγκρότημα κίνησης κυλίνδρων
- Κορνίζες
- Εξοπλισμός τρεξίματος
- Ερμάρια ελέγχου

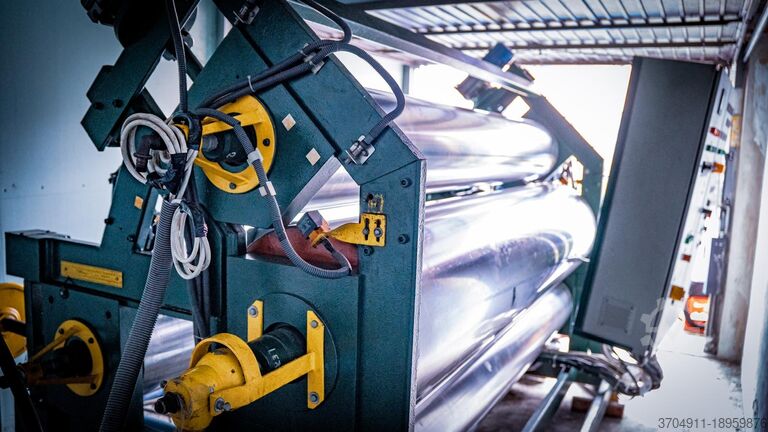

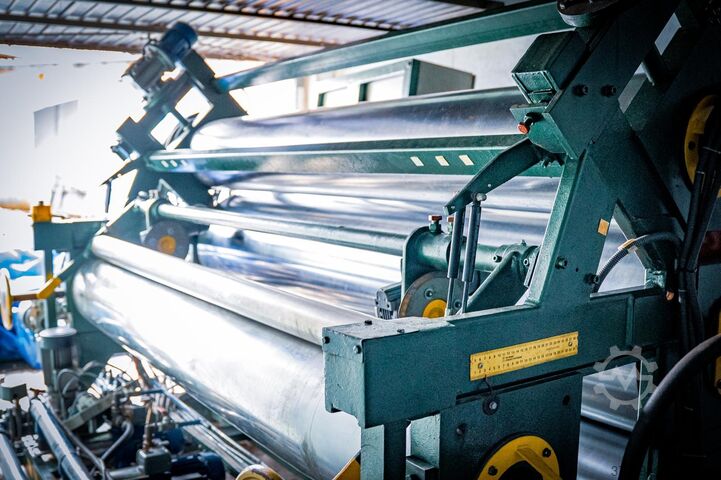

Το σετ κυλίνδρων αποτελείται από 4 κυλίνδρους διαφορετικών διαμέτρων.

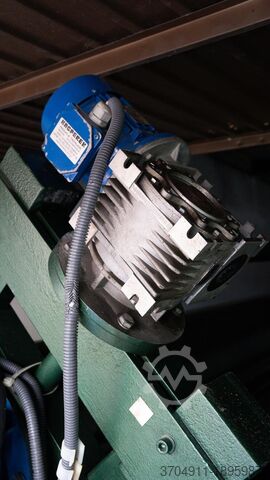

Οι κύλινδροι είναι τοποθετημένοι σε ένα κοινό πλαίσιο, το οποίο επιτρέπει την αλλαγή της αμοιβαίας θέσης τους (αλλαγή του κενού μεταξύ των κυλίνδρων). Το διάκενο μεταξύ των κυλίνδρων 1 και 2 ρυθμίζεται μέσω βιδών ρύθμισης που κινούνται με ατέρμονα γρανάζια τύπου MRA-63. Η ρύθμιση του διακένου μεταξύ των κυλίνδρων 2 και 3 γίνεται χειροκίνητα περιστρέφοντας τις βίδες ρύθμισης.

Κάθε κύλινδρος έχει ξεχωριστή κίνηση, επιτρέποντας την αλλαγή της ταχύτητας περιστροφής.

Η ταχύτητα περιστροφής των κυλίνδρων και το πάχος της πλάκας ρυθμίζονται στον πίνακα χειρισμού του πίνακα ελέγχου Calender.

Πάνω από τον τελευταίο κύλινδρο (Νο. 4) τοποθετούνται ένας κύλινδρος πίεσης και μαχαίρια δίσκου για την κοπή των εξωτερικών άκρων της πλάκας.
Η απόσταση των μαχαιριών είναι ρυθμιζόμενη, γεγονός που επιτρέπει την παραγωγή σανίδων διαφόρων πλάτους.
Διάμετρος κυλίνδρου:
Κύλινδρος 1 – 515,00 χλστ
Κύλινδρος 2 – 315,00 χλστ
Κύλινδρος 3 – 315,00 χλστ
Κύλινδρος 4 – 355,00 χλστ
Ρολό 5 - 95,00 χλστ
Κυκλικό μαχαίρι 6 – 200,00 χλστ

- Πλάτος ρολού 230 cm
- πλάτος εργασίας κυλίνδρων 210 cm
- Συνολικό πλάτος 300 cm
- Ύψος 250 cm
- Αναχώρηση / Άφιξη στο extruder (calender-extruder) 70 cm
- Μήκος με πρόσβαση 350 cm

Τροφοδοτικό
- 3 x 400V (32A)
- Κινητήρες 4 x 0,75 kW
Ksdpewcxufefx Ad Noll
- Ανεμιστήρες 2 x 0,25 kW
- Αντλίες 2 x 1,1 kW
- Κινητήρες ταξιδιού 2 x 0,25 kW
- Κεντρική αντλία 1 x 0,5 kW
- Μοτέρ πίεσης κυλίνδρου 2 x 0,25 kW
- Μοτέρ με λεπίδα ξυραφιού 2 x 0,15 kW
