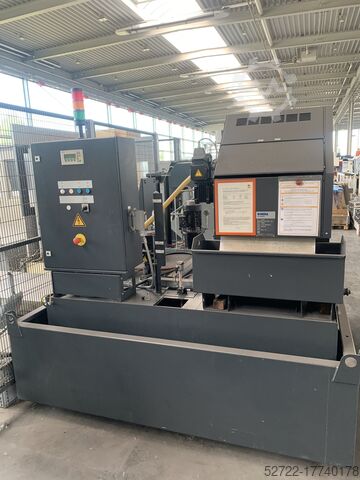

Μηχανή φρεζαρίσματος με κινητή στήλη

SHW PowerSpeed 5C

Έτος κατασκευής 2013

Σύστημα ελέγχου: SIEMENS Sinumerik 840D pl

Εργαλειοθήκη HSK 100-A

TRAVEL
οριζόντια-διαμήκης X = 8.000 mm
Κάθετη-διαμήκης ολίσθηση κεφαλής Y = 1.600 mm
Οριζόντια-εγκάρσια κεφαλή Z = 1.300 mm

Λειτουργικός αισθητήρας: m&h HSK 100

SIEMENS B-MPI ΦΟΡΗΤΉ ΜΟΝΆΔΑ ΕΛΈΓΧΟΥ

ΚΙΝΗΤΉ ΠΛΑΤΦΌΡΜΑ ΕΡΓΑΣΊΑΣ

ΤΟΊΧΟΣ ΠΡΟΣΤΑΣΊΑΣ ΑΠΌ ΨΕΚΑΣΜΌ ΚΑΙ ΘΡΑΎΣΜΑΤΑ 3 ΌΨΕΩΝ

ΜΕΤΑΦΟΡΑ ΤΣΙΠΩΝ

ΠΛΑΚΑ ΣΦΡΑΓΙΔΑΣ
Μεγέθη: Πλάτος: 2.500 mm

ΠΙΣΤΌΛΙ ΠΛΎΣΗΣ ΣΤΟ ΧΏΡΟ ΕΡΓΑΣΊΑΣ

ΕΝΙΣΧΥΜΈΝΟ ΣΎΣΤΗΜΑ ΨΥΚΤΙΚΟΎ ΥΓΡΟΎ
Ικανότητα αντλίας: 32 l/min σε μέγιστο 20 bar Δεξαμενή ψυκτικού υγρού: 2000 l

ΣΥΣΤΗΜΑ ΠΑΡΑΚΟΛΟΥΘΗΣΗΣ ΣΥΓΚΡΟΥΣΗΣ 2 ΚΑΝΑΛΙΩΝ τεμ.
2 κανάλια παρακολούθησης: - 1ο κανάλι παρακολούθησης σύγκρουσης ορθογωνική κεφαλή φρεζαρίσματος (κανάλι 1) - 2ο κανάλι παρακολούθησης σύγκρουσης κεφαλή πιρουνιού (κανάλι 2)

ΚΑΤΕΡΓΑΣΊΑ ΕΚΚΡΕΜΟΎΣ 3 ΠΕΡΙΟΧΈΣ ΕΡΓΑΣΊΑΣ

ΔΙΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝΕΙΑΣ ΦΡΕΖΑΣ (TRAORI, τρισδιάστατη αντιστάθμιση ακτίνας εργαλείου, παρεμβολή spline)

ΣΎΣΤΗΜΑ ΣΥΝΤΕΤΑΓΜΈΝΩΝ ΜΕ ΠΕΡΙΣΤΡΕΦΌΜΕΝΟ ΆΞΟΝΑ

2 ΣΤΑΘΜΟΊ ΠΑΡΑΛΑΒΉΣ
Για κεφαλή πιρουνιού, τοποθετημένο στην πλάκα σύσφιξης Θέσεις αποθήκευσης 10 Μέγιστο βάρος εργαλείου kg 12,5 Μέγιστο μήκος εργαλείου mm 200 Μέγιστη διάμετρος εργαλείου mm 63 Μέγιστη διάμετρος εργαλείου όταν είναι ελεύθερο mm 250 Γειτονικός υποδοχέας εργαλείου HSK 6

ΑΥΤΌΜΑΤΗ ΑΛΛΑΓΉ ΕΡΓΑΛΕΊΩΝ
Αριθµός εργαλείων στη γεµιστήρα αλυσίδας 48
Μέγιστη διάμετρος εργαλείου με γεμισμένη γεμιστήρα mm 125
Μέγιστη διάμετρος εργαλείου με ελεύθερες γειτονικές θέσεις mm 250
Μέγιστο μήκος εργαλείου mm 500 - Μέγιστο βάρος εργαλείου kg 25
Μέγιστη ροπή φορτίου εργαλείου Nm 40
Υποδοχή εργαλείων HSK 100-A

ΠΕΡΙΟΔΙΚΌ ΑΛΛΑΓΉΣ ΚΕΦΑΛΉΣ

1 τεμ. κεφαλή πιρουνιού με άξονα υψηλής συχνότητας

ΑΥΤΌΜΑΤΗ ΚΕΦΑΛΉ ΠΙΡΟΥΝΙΟΎ ΜΕ ΕΝΣΩΜΑΤΩΜΈΝΗ ΆΤΡΑΚΤΟ ΥΨΗΛΉΣ ΣΥΧΝΌΤΗΤΑΣ
- Άξονας φρεζαρίσματος υψηλής συχνότητας:
- Ενσωματωμένη άτρακτος υψηλής συχνότητας
- Εργαλειοθήκη HSK - A 63 DIN 69893
- Κύρια ισχύς κίνησης 20 kW σε 100 % ED ή 25 kW σε 40 % ED
- Εύρος ταχύτητας έως 20.000 1/min
- Ρουλεμάν ατράκτου κινητήρα με μόνιμη λίπανση με γράσο
- Στεγανοποίηση με αεροστεγές παρέμβυσμα
- Ροπή: 40 Nm σε 100 % ED, 50 Nm σε 40 % ED
- Αυτόματη σύσφιξη εργαλείου
- Μετάδοση ισχύος σύμφωνα με το διάγραμμα ταχύτητας-απόδοσης GMN HCS 170 - Τεχνικά στοιχεία σύμφωνα με το φύλλο δεδομένων E 745.1467.00

ΚΕΦΑΛΉ ΦΡΕΖΑΡΊΣΜΑΤΟΣ ΓΕΝΙΚΉΣ ΧΡΉΣΗΣ ΣΕ ΟΡΘΟΓΩΝΙΚΉ ΣΧΕΔΊΑΣΗ
- Υγρόψυκτη κεφαλή φρεζαρίσματος
Blodpfx Aaou Sppwocep
- Χυτή κατασκευή από GGG 60
- Κεφαλή φρεζαρίσματος, αυτόματα περιστρεφόμενη κατά 180 x 1 μοίρα
- Οι προκύπτουσες θέσεις μπορούν επομένως όχι μόνο να προσεγγίζονται μέσω του ελέγχου CNC, αλλά και να προγραμματίζονται και να επεξεργάζονται
- Ακρίβεια επανάληψης στη μύτη της ατράκτου ±0,002 mm, ακρίβεια τεμαχίου επομένως ±3 sec
- Εργαλειοθήκη HSK 100-A
- Η άτρακτος φρεζαρίσματος είναι εξοπλισμένη με ένα υδρομηχανικό σύστημα ταχείας σύσφιξης εργαλείων
- Δύναμη έλξης εργαλείου: 45 kN
- Εσωτερική παροχή ψυκτικού υγρού τύπου A-D
- Εξωτερική παροχή ψυκτικού υγρού μέσω δακτυλίου ντους
- Εύρος ταχύτητας 22- 4.000 1/min

ΚΥΡΙΟΣ ΚΙΝΗΤΗΡΑΣ
με υγρόψυκτο κινητήρα εναλλασσόμενου ρεύματος ελεγχόμενης συχνότητας με - 32 kW ισχύ κίνησης σε κύκλο λειτουργίας 100%, 46 kW σε κύκλο λειτουργίας 40%. Άμεση μετάδοση ισχύος ΧΩΡΙΣ κιβώτιο ταχυτήτων, επομένως δεν υπάρχει θέρμανση ή φθορά κιβωτίου ταχυτήτων. - Ροπή 637 Nm στο 100% ED, 875 Nm στο 40% ED.
