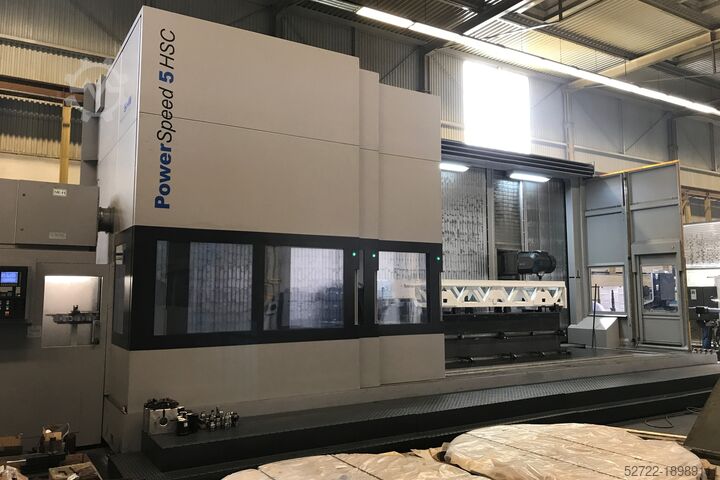

Μηχανή φρεζαρίσματος με κινητή στήλη

SHW PowerSpeed 5HSC

BASIC MACHINE PowerSpeed 5 WITH FORK HEAD – ΒΑΣΙΚΑ ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

Διαδρομές ταξιδιού:
Άξονας Χ: 8.000 χλστ
Άξονας Υ: 2.600 χλστ
Άξονας Z: 1.300 χλστ

Κρεβάτι μηχανής (άξονας Χ):
Επίπεδη έκδοση με πλάτος οδηγού 1.000 mm. Δύο ηλεκτροκινητήρες κινούνται μέσω μιας κεντρικά βιδωμένης βάσης. Οι συμπαγείς σκληρυμένοι οδηγοί κυλίνδρων εξασφαλίζουν υψηλή ακρίβεια.
Bljdpfswdub Dox Aacsp

Βάση μηχανήματος (άξονας Υ):
Συγκολλημένη χαλύβδινη κατασκευή με πλάτος οδηγού 900 mm. Δύο υγρόψυκτοι κινητήρες τροφοδοσίας και δύο συστήματα μέτρησης εξασφαλίζουν δυναμική και ακρίβεια. Προστασία με τηλεσκοπικά χαλύβδινα καλύμματα.

Διαφάνεια κεφαλής και κεφαλή:
Κατασκευασμένο από χυτοσίδηρο GGG 60, οδηγούμενο από συμπαγείς οδηγούς κυλίνδρων. Βέλτιστη μετάδοση ισχύος μέσω μακριών οδηγών και στενής διάταξης των αξόνων Y και Z.

Διπλός άξονας κίνησης:
Δύο κάθετες σφαιρικές βίδες με ξεχωριστούς μηχανισμούς κίνησης και συστήματα μέτρησης για υψηλή δυναμική και μακροχρόνια ακρίβεια.

Σύστημα κίνησης:
Ψηφιακός μονός δίσκος με κινητήρες AC. Εύρος τροφοδοσίας και ταχείας διέλευσης: 2–30.000 mm/min. Επιτάχυνση: 3,5 m/s².

Σύστημα μέτρησης:
Άμεσα, γραμμικά συστήματα μέτρησης χωρίς επαφή για υψηλή ακρίβεια κατασκευής.

Αυτόματη κεφαλή πιρουνιού 2 αξόνων με άξονα κινητήρα:
Άξονας Α: 764 Nm (100% ED), ±105°, ροπή σύσφιξης 2.160 Nm, ακρίβεια ±5″
Άξονας C: 810 Nm (100% ED), ±200°, ροπή σύσφιξης 3.024 Nm, ακρίβεια ±3″

Άξονας κινητήρα: HSK-A 63, έως 18.000 rpm, 89 Nm (100% κύκλος λειτουργίας), εσωτερική/εξωτερική παροχή ψυκτικού έως 70/20 bar, υγρόψυκτο

Ηλεκτρολογικός εξοπλισμός:
400/230V, 50Hz, 80kVA συνδεδεμένο φορτίο. Έλεγχος (IP54) με συσκευές ελέγχου και μεταγωγής. Μηχάνημα-ντουλάπι μήκους καλωδίου: 5m.

Ψύξη του ντουλαπιού ελέγχου:
Σύστημα δύο θαλάμων με αυτόματη ψύξη και αφύγρανση εσωτερικού αέρα.

Λάδωμα:
Κεντρική λίπανση για οδηγούς, μόνιμη λίπανση με γράσο για τον κύριο άξονα, λίπανση ομίχλης λαδιού στην κεφαλή φρεζαρίσματος.

Ενεργειακή σύνδεση:
Πεπιεσμένος αέρας 4–6 bar, σύνδεση G ¼, με ρυθμιστή πίεσης φίλτρου και διαχωριστή συμπυκνωμάτων.

Πηδαλιούχηση:
Siemens 840D sl με περιστρεφόμενο πίνακα ελέγχου. Ασύρματο χειροτροχό με οθόνη LCD, ποτενσιόμετρα και κουμπιά για άξονες, τροφοδοσία και άξονα.

Απομακρυσμένη συντήρηση:
Διάγνωση βλαβών μέσω διαχειριστή συναγερμών, ειδοποίηση μέσω email/SMS (απαιτείται κάρτα SIM και δίκτυο).

Πλαίσιο βάσης TightBlock (X = 8.000 mm):
Στερεά σύνθετη κατασκευή για απόσβεση. Σύσταση θεμελίωσης: ≥100mm πάχος ανά 1.000mm X-track, δομικά ελεγμένο.

Σύστημα ψυκτικού υγρού:
Δεξαμενή 500 λίτρων, σύστημα φίλτρου
