γεφυρωτός φρεζοκέντρος

Vision Wide VTEC VF-3026

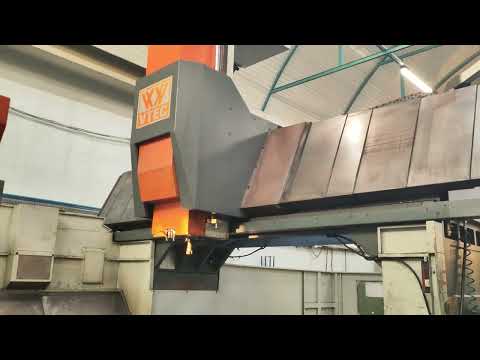

Κέντρο Μηχανουργικής Επεξεργασίας Γέφυρας CNC VISION WIDE VTEC VF-3026

Fsdpfx Ajztzl Sokwogf
Προς πώληση, προσφέρουμε ένα προηγμένο, βαρύ, μεγάλης κλίμακας κέντρο μηχανουργικής επεξεργασίας γέφυρας Vision Wide VTEC VF-3026. Το μηχάνημα κατασκευάστηκε στις 15 Σεπτεμβρίου 2008. Σχεδιασμένο για ακριβή και υψηλής απόδοσης επεξεργασία μεγάλων καλουπιών, εργαλείων και βαρέων εξαρτημάτων από χάλυβα και χυτοσίδηρο. Χάρη στο αξιόπιστο σύστημα ελέγχου Heidenhain iTNC 530 και στον πλούσιο, σταδιακά επεκτεινόμενο εξοπλισμό (δύο εργοστασιακές κεφαλές, αισθητήρας, CTS), το μηχάνημα παρέχει τεράστιες δυνατότητες παραγωγής, εξαιρετική ακαμψία και δυναμική επεξεργασίας.

ΓΕΩΜΕΤΡΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ ΚΑΙ ΠΕΡΙΟΧΗ ΕΡΓΑΣΙΑΣ:

Διαστάσεις τραπεζιού: 3200 x 2050 mm
Διαδρομή στον άξονα X: 3200 mm
Διαδρομή στον άξονα Y: 2600 mm
Διαδρομή στον άξονα Z: 920 mm
Μέγιστο φορτίο τραπεζιού: 11.000 kg (11 τόνοι)
Διάκενο μεταξύ των στηλών: 2700 mm
Απόσταση από το μπροστινό μέρος του άξονα έως το τραπέζι: 150 - 1070 mm

ΑΞΟΝΑΣ ΚΑΙ ΣΥΣΤΗΜΑ ΚΙΝΗΣΗΣ:

Σύστημα ελέγχου CNC: HEIDENHAIN iTNC 530 Series
Ισχύς κινητήρα άξονα (Heidenhain): 18 / 21 kW (υψηλή ροπή)
Κώνος άξονα: ISO 50 / BT-50 (συμβατότητα με βίδες σύσφιξης P50T-1)
Μέγιστη ταχύτητα περιστροφής κύριου άξονα: 8.000 στροφές/λεπτό
Ελάχιστη ταχύτητα περιστροφής: 50 στροφές/λεπτό

ΠΛΟΥΣΙΟΣ ΕΞΟΠΛΙΣΜΟΣ ΥΨΗΛΗΣ ΠΟΙΟΤΗΤΑΣ (ΣΤΗΝ ΤΙΜΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ):
Χειροκίνητη γωνιακή κεφαλή 90 μοιρών (Έτος κατασκευής: 11/2011) - σύγχρονος εξοπλισμός αφιερωμένος στην αποδοτική πλευρική επεξεργασία. Η μέγιστη ταχύτητα περιστροφής της κεφαλής είναι 3000 στροφές/λεπτό.
Ασύρματος αισθητήρας μέτρησης κομματιού - ραδιοφωνικό σύστημα μέτρησης ενσωματωμένο στη γωνιακή κεφαλή, που επιτρέπει την αυτόματη ευθυγράμμιση και τον έλεγχο των διαστάσεων απευθείας πάνω στο τραπέζι του μηχανήματος.
Ευθεία κεφαλή επέκτασης / Επέκταση άξονα (Μοντέλο: VF-3026AC, Έτος κατασκευής: 09/2008) - εργοστασιακή μονάδα επέκτασης με υδραυλικό σύστημα, που λειτουργεί με μέγιστη ταχύτητα 1000 στροφές/λεπτό.
Σύστημα ψύξης μέσω του άξονα (CTS - Coolant Through Spindle) - σύστημα ψύξης υψηλής πίεσης που παρέχει το ψυκτικό απευθείας μέσω του εργαλείου.

ΑΥΤΟΜΑΤΟΣ ΑΠΟΘΗΚΕΥΤΗΣ ΕΡΓΑΛΕΙΩΝ (ATC):

Χωρητικότητα αποθήκης: 40 θέσεις
Τύπος υποδοχής: BT-50 / CAT-50
Μέγιστο βάρος εργαλείου: 18 kg
Μέγιστο μήκος εργαλείου: 450 mm
Μέγιστη διάμετρος εργαλείου: διάμετρος 125 mm (διάμετρος 215 mm με κενές γειτονικές υποδοχές)

ΤΥΠΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ:

Σύστημα ψύξης άξονα
Διπλό σύστημα απομάκρυνσης ροκανιδιών: κοχλιοφόροι μεταφορείς και μεταφορέας ταινίας
Απομακρυσμένο χειροκίνητο χειριστήριο για τον χειριστή
Πλήρης προστατευτική ασπίδα του χώρου εργασίας και φωτισμός εργασίας
Αυτόματο σύστημα λίπανσης και λειτουργία αυτόματης απενεργοποίησης
Αέρας που φυσάει μέσα από τον άξονα
Εναλλάκτης θερμότητας στο ηλεκτρικό ντουλάπι
Μετασχηματιστής
Πλήρης τεχνική και λειτουργική τεκμηρίωση και ηλεκτρικά διαγράμματα

ΔΙΑΣΤΑΣΕΙΣ ΚΑΙ ΤΡΟΦΟΔΟΣΙΑ:

Κατανάλωση ρεύματος: 60 kVA (Τριφασική εναλλασσόμενη παροχή)
Βάρος μηχανήματος (καθαρό): 36.400 kg (36,4 τόνοι)
Διαστάσεις βάσης (Μέγιστος χώρος δαπέδου): περίπου 10.000 x 6.400 x 4.700 mm

Η αγγελία μεταφράστηκε αυτόματα. Ενδέχεται να υπάρχουν σφάλματα μετάφρασης.
