164 m³ δεξαμενές ζεστού νερού από ανοξείδωτο χάλυβα V4A

Ziemann

Δεξαμενή ζεστού νερού/δεξαμενή αποθήκευσης θερμότητας από V4A, όρθια

Τεχνικά στοιχεία/διαστάσεις
Διαθέσιμη ποσότητα: 1
Όγκος: περίπου 164.000 λίτρα
Τύπος δεξαμενής: Δεξαμενή αποθήκευσης
Κατάσταση: μεταχειρισμένη
Κατάλληλη για τρόφιμα: ναι
Σχεδιασμός: όρθια

Εσωτερική διάμετρος: περίπου 3.900 mm
Εξωτερική διάμετρος: περίπου 4.200 mm
Κυλινδρικό ύψος: περίπου 13.000 mm
Συνολικό ύψος: περίπου 17.220 mm
Βάρος: περίπου 10.500 kg

Ειδικό βάρος του μέσου: 1,0 to/m³
Πίεση λειτουργίας: χωρίς πίεση
Πάχος τοιχώματος κελύφους / κυλίνδρου: περίπου 5,3 - 7 mm mm mm
Απόσταση από το έδαφος: περίπου 1.800 mm
Θερμοκρασία λειτουργίας: -10°C/+90°C βαθμοί Κελσίου

Υλικό/σύνθεση
Υλικό εσωτερικού περιβλήματος: V4A (1.4571)
Υλικό διπλού μανδύα: Ανοξείδωτος χάλυβας
Εσωτερική επιφάνεια: 2B

Ραφές συγκόλλησης γειωμένες στο εσωτερικό

Μόνωση
Διαθέσιμη μόνωση
Πάχος μόνωσης: περίπου 100 mm
Υλικό μόνωσης: Ορυκτοβάμβακας
Υλικό μονωτικού μανδύα: Αλουμίνιο
Μανδύας μόνωσης: βιδωτός/καρφωτός
Σημειώσεις: Ανοξείδωτο ατσάλι

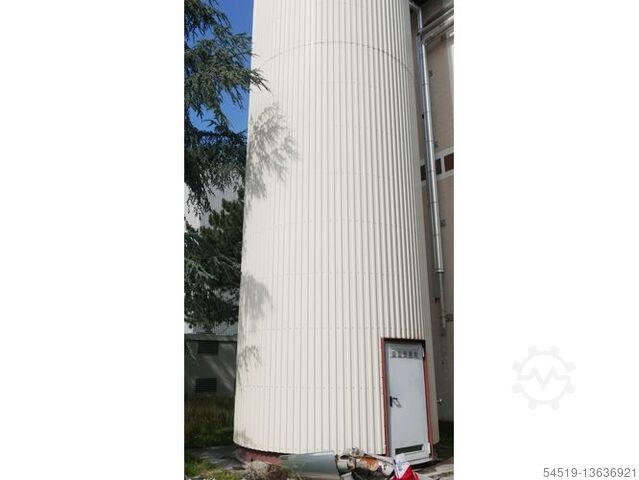

Επένδυση κυλίνδρου: Τραπεζοειδές φύλλο αλουμινίου
Επένδυση κώνου: Λείο φύλλο αλουμινίου

Εξοπλισμός
Μορφή βάσης: δακτύλιος ποδιών/πλαίσιο βάσης
Στερέωση: σταθερή

Τύπος πάνω ράφι: Κωνική βάση
Τύπος κάτω ραφιού: Κωνική βάση

Πάνω πάτωμα:
DN 200 με μονωτικό κάλυμμα
1 x φλάντζα DN 32 συγκολλημένη στο θόλο (CIP)
Dksdpoqagl Hjfx Afcou
1 x αποχέτευση θόλου DN 32
1 x αγωγός καλωδίων DN 50
1 x υπερχείλιση DN 150
2 x μάτι γερανού

Μανδύας:
1 x σωλήνας εισόδου DN 100
1 x σωλήνας πλήρωσης DN 100
4 x χιτώνιο θερμομέτρου (ø 26 mm) με κουτί μόνωσης
1 x σωλήνας CIP DN 32
1 x πλάκα τύπου
1 x πόρτα πρόσβασης (περίπου 2.000 x 1.000 mm)
1 x ακροφύσιο εξόδου DN 100

Υποδαπέδια:

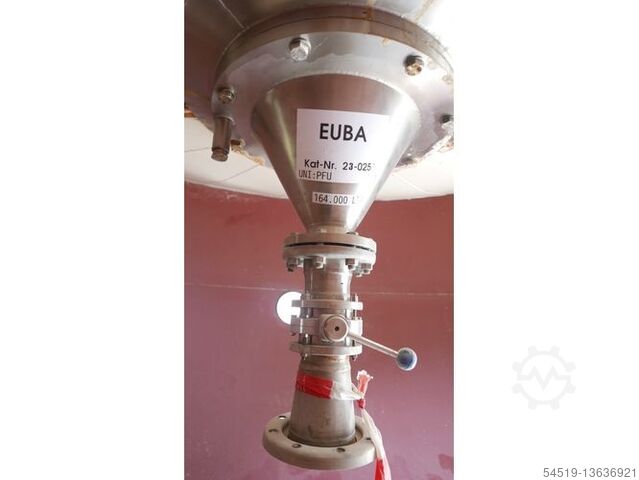

1 x περιστρεφόμενος κώνος DN 450, που καταλήγει σε ομαλή φλάντζα DN 100

Σημειώσεις: Κατά τα άλλα σύμφωνα με τις εικόνες και το σχέδιο

τεκμηρίωση
Σχέδιο
