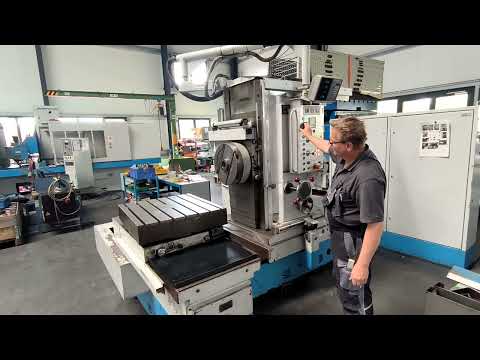

Μηχανή διάτρησης και φρεζαρίσματος

COLLET-ENGELHARTD Minor

Τεχνικές λεπτομέρειες:

διάμετρος για επένδυση: περίπου Ø 900 mm
Ταχύτητα: Άτρακτος: 12,5 - 1700 / 24 στροφές ανά λεπτό
Ταχύτητα: πλάκα όψης: 8 - 190 / 12 στροφές ανά λεπτό
Βήματα τροφοδοσίας: Βήματα τροφοδοσίας: 0,03 - 3 / 17 βήματα
Ταχεία κίνηση: όλες οι κινήσεις: 2000 / 4000 m/min
Εργαλειοθήκη: της ατράκτου εργασίας: ISO 50 / SK50
Επιφάνεια σύσφιξης τραπεζιού: 700 x 800
Περιστροφή τραπεζιού: 360° μοίρες
Ρύθμιση τραπεζιού διάτρησης: εγκάρσια: 800 mm
Μέγιστο φορτίο τραπεζιού: 1500 kg
Συνολική απαίτηση ισχύος: περίπου 11,0 kW
Βάρος μηχανήματος περίπου: 7800 kg
Διαστάσεις μηχανήματος περίπου ΠxΠxΥ: 3,0 x 2,0 x 2,6 m
Διαστάσεις θαλάμου ελέγχου: 1800 x 400 x 1950 mm

Ø της πρόσοψης 420 mm
Μετατόπιση της ολίσθησης πρόσοψης 180 mm
Μεγαλύτερο Ø για περιστροφή όψης περίπου 900 mm
Crsdpfx Adou Idtpskoh
Διαμήκης μετατόπιση της στήλης 700mm
Κατακόρυφη μετατόπιση της κεφαλής 700mm
Κίνηση προώθησης της στήλης, του ακροβάθρου και του τραπεζιού σύσφιξης:
-με λειτουργία ατράκτου=0,20 - 10 mm/rev με 34 βήματα
-για λειτουργία με πλάκα προσώπου= 0,16 - 16 mm/rev με 17 βήματα

Εξοπλισμός:
Heidenhain: οπτική συσκευή μέτρησης ακριβείας/σύστημα μέτρησης θέσης για τους άξονες του τραπεζιού X/Y/Z/C
υδραυλικό σύστημα
Πόδια μηχανής/πλάκες ποδιών
Πίνακας ελέγχου με βραχίονα προέκτασης

*
