Κέντρο τόρνευσης και φρεζαρίσματος CNC

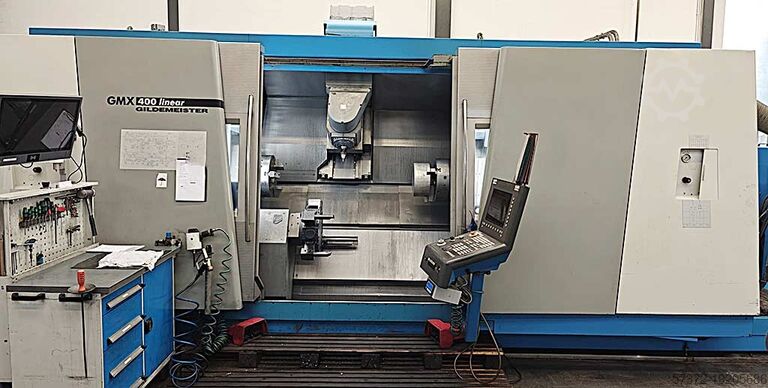

Gildemeister GMX 400

Κατάσταση: έτοιμο προς χρήση (μεταχειρισμένο), Έτος κατασκευής: 2005, ώρες λειτουργίας: 53.201 h, μέγιστη ταχύτητα ατράκτου: 4.000 στρ./λ., διαδρομή άξονα Χ: 550 χιλ., διαδρομή άξονα Y: 220 χιλ., διαδρομή άξονα Z: 1.585 χιλ., κατασκευαστής ελεγκτών: SIEMENS, βάρος εργαλείου: 10.000 g, αριθμός αξόνων: 7, Αυτό το επταξονικό τόρνο-κέντρο Gildemeister GMX 400 Linear κατασκευάστηκε το 2005. Διαθέτει μέγιστη διάμετρο τόρνευσης 640 mm και μήκος τόρνευσης 1585 mm. Το μηχάνημα είναι εξοπλισμένο με CNC χειριστήριο Siemens Sinumerik 840D Powerline και προσφέρει ταχύτητες ταχείας μετακίνησης έως 40 m/min στον άξονα Χ. Εάν αναζητάτε υψηλής ποιότητας δυνατότητες τόρνευσης και φρεζαρίσματος, το κέντρο κατεργασίας Gildemeister GMX 400 Linear που έχουμε προς πώληση είναι η κατάλληλη επιλογή. Επικοινωνήστε μαζί μας για περισσότερες λεπτομέρειες. • Περιοχή ταλάντωσης άξονα Β: ±120° • Ανάλυση άξονα C: 0.001° • Ταχύτητα ταχείας μετακίνησης (Χ/Υ/Ζ): 40 / 24 / 60 m/min Nwjdpfx Ajy Uvxxepaog • Μέγιστη διάμετρος τόρνευσης: 640 mm • Τυπική διάμετρος τόρνευσης: περίπου 400 mm • Μέγιστο μήκος τόρνευσης: 1585 mm • Διάμετρος διόδου ράβδου: περίπου 90–92 mm • Διάμετρος τσοκ: 250 mm • Στροφές αντίθετης ατράκτου: 4000 rpm • Μέγιστη ροπή: περίπου 600–730 Nm • Φρέζα άτρακτος: Ενσωματωμένη motοrspindle (ISM) με άξονα B • Στροφές φρέζας ατράκτου: 12.000 rpm • Ισχύς φρέζας ατράκτου: 13,2 / 22 kW • Μέγιστη ροπή φρέζας ατράκτου: περίπου 100 Nm • Πύργος εργαλείων: 12 θέσεων με κίνηση • Κωνοειδής υποδοχή εργαλείων: 40 mm, DIN 69880 • Περιορισμός μήκους εργαλείου: 200–350 mm • Μέγιστη διάμετρος εργαλείου: 80–140 mm • Μέγιστο μήκος προεξοχής εργαλείου: 60–70 mm • Συνδεδεμένο φορτίο: 100 kVA • Πρόσθετες πληροφορίες: Τεχνολογία γραμμικής μετάδοσης κίνησης • Κατασκευασμένο στη Γερμανία • Το μηχάνημα είναι συνδεδεμένο και διαθέσιμο για επιθεώρηση Τεχνικές Προδιαγραφές Αντίθετη άτρακτος: Ναι Εργαλεία με κίνηση: Ναι

Κατάσταση: καλή (μεταχειρισμένη), Έτος κατασκευής: 1998, Τα εξαρτήματα που φαίνονται με το χέρι δεν έρχονται. Nsdewb Aqnepfx Apaswg Τα τεχνικά στοιχεία φαίνονται στην εικόνα.

Κατάσταση: μεταχειρισμένο, Έτος κατασκευής: 2003, Technical details: Swing diameter: 640 / 400 mm Turning length: 1500 mm Control: Siemens 840 D Powerline Travel path turret no. 1 (milling spindle) x/y/z: 550 / 180 (±90) / 1585 mm Swivel range milling spindle (B-axis): ±120° interpolatable Rapid traverse turret 1 (milling head) x/y/z: 40/24/60 m/min Milling spindle speed: 12,000 rpm Drive power – milling spindle: 12 / 23 kW Milling spindle torque: 100 Nm Tool magazine for milling spindle (turret 1): 120 HSK-A 63 Tool change time tool-to-tool, milling spindle: 1.6 s Spindle 1 speed: 4000 rpm Spindle 1 power: 36/ 45 kW Spindle 1 torque: 730 Nm Spindle 1 max. bar diameter: 90 mm Spindle 2 speed: 4000 rpm Spindle 2 power: 36 / 45 kW Spindle 2 torque: 730 Nm Spindle 2 max. bar diameter: 90 mm C-axis: 0.001° Travel path turret 2 x: 225 mm Travel path turret 2 z: 1595 mm Driven tool speed turret 2: 4000 rpm Number of tools in turret 2: 12 VDI 40 High-pressure pump: 20 bar Total power requirement: 110 kVA Machine weight approx.: 24 t Required floor space approx.: 9.3 x 4.6 x 3.1 m Accessories: Chip conveyor Njdpfxeyv Dnke Apajwg Automatic door High-performance precision turning and milling center with 23 kW milling spindle (X / Y / Z / B axes), 120 HSK-A 63 tool magazine, and sub-spindle with tailstock function. Ideally suited for machining complex turned parts with off-center milling operations. Coolant system with 1000 l tank and 4 kW immersion cooler. Differential pressure clamping for main and sub-spindle. Turret steady rest for diameter range 8-101 mm. Pick-off device for turret 2 with 3-jaw chuck up to diameter 140 mm for chuck parts. Parts conveyor belt for finished parts to the right out of the work area. Preparation for 3D measuring probe Tool monitoring system Artis Machine can be demonstrated under power.

Κατάσταση: καλή (μεταχειρισμένη), Έτος κατασκευής: 2004, Λειτουργικότητα: πλήρως λειτουργικό, Gildemeister GMX 400 Έτος κατασκευής: 2004 Έλεγχος: Siemens 840 D Powerline Διάμετρος κατεργασίας max.: 640 mm Μήκος κατεργασίας: 1.585 mm Τυπική διάμετρος κατεργασίας: 400 mm Έλεγχος: Sinumerik 840D powerline Siemens Απόσταση μεταξύ κέντρων: 1.930 mm Κύρια άτρακτος: Τύπος: ISM 90 Μέγ. στροφές: 4.000 στρ./λεπτό Ισχύς κύριας ατράκτου: 36 / 45 kW Μέγ. ροπή: 600 Nm Διάμετρος ατράκτου στο μπροστινό ρουλεμάν: 150 mm Διάμετρος οπής ατράκτου: 107 mm Μέγ. διάμετρος μπάρας: 102 mm Άξονας C: 0,001° Διάμετρος τσοκ: 315 (max. 400) mm Φρέζα άτρακτος: Nwjdpfxeytpfzs Apaog Μέγιστες στροφές: 12.000 στρ./λεπτό Ισχύς φρέζας: 13,2 / 22 kW Μέγ. ροπή: 100 Nm Υποδοχή εργαλείου: HSK-A63 Κρατούσα ροπή: 500 Nm Άξονας y: +/- 110 mm Άξονας B: +/- 120° Άξονας C: 1° Διαδρομή x: 550 mm Διάμετρος ρουλεμάν: 80 / 55 mm Μαγκαζέ εργαλείων: Αριθμός θέσεων εργαλείων: 120 θέσεις Υποδοχή εργαλείου: HSK-A63 Μέγ. μήκος εργαλείου: 350 mm Μεταφορέας αποβλήτων Τροφοδοσίες: Ταχεία μετακίνηση X1/Z1: 40/60 m/min Συνολική απαίτηση ισχύος: 70 kVA Βάρος μηχανήματος περ.: 20,0 t

Κατάσταση: μεταχειρισμένο, Έτος κατασκευής: 1974, Διάμετρος τροχού - max. 400 mm Πλάτος τροχού 75 mm Συνολική απαίτηση ισχύος 25 kW Βάρος μηχανήματος περίπου 7 τόνοι L O R E N Z Μηχανή διαμόρφωσης οδοντωτών τροχών υψηλής απόδοσης Τύπος LS 400 Έτος κατασκευής 1975 S/N 12592 _____ Μέγιστη εξωτερική διάμετρος τροχού 400 mm* (ενδεχομένως μεγαλύτερη) Μέγιστη εσωτερική οδόντωση Ø περίπου 350 mm Μέγιστο πλάτος τροχού 75 mm Εύρος μονάδας 0,5- 6 Μήκος διαδρομής 82 mm Δυνατότητα ρύθμισης θέσης διαδρομής 0 - 100 mm Προεξοχή του κρουστικού άξονα/σώματος της μηχανής 205 mm Εσωτερική στήριξη ατράκτου περίπου MK 5 Ταχύτητα διαδρομής εκχόνδρισης/φινιρίσματος 118 - 1.000 /min. Μέγεθος τραπεζιού 400 mm Διάτρηση τραπέζης 125 mm Ύψος εγκατάστασης μεταξύ τραπέζης και ελάχιστο/μέγιστο 190/290 mm Σταθερή προεξοχή της ατράκτου διαμόρφωσης 250 mm Αξονική μετακίνηση του τραπεζιού περίπου 295 mm Αριθμός δοντιών περίπου 12 - 150 Εύρος πρόωσης Βάθος δοντιών 0,01 - 0,063 mm / διαδρομή - "- Στρογγυλή πρόωση με Διάμετρος κυλίνδρου 125 0,125 - 3,150 mm /διαδρομή Άτρακτος/συνολική κίνηση περίπου 19 kW / 25 kW- 380 V - 50 Hz Βάρος 7.000 kg Εξαρτήματα / ειδικός εξοπλισμός: Nwodpst Hww Djfx Apasg " Υδροστατικός ευθύς οδηγός με ξεχωριστή υδραυλική μονάδα, " Ενσωματωμένη ενδιάμεση πλάκα 100 mm για την ανύψωση της κεφαλής ώθησης, " Υδραυλικό σύστημα σύσφιξης τεμαχίων RINGSPANN ενσωματωμένο στο τραπέζι για επίπεδα τεμάχια και για εσωτερική σύσφιξη τεμαχίων, Διάφορες καμπάνες σύσφιξης για διαφορετικές διαμέτρους τεμαχίων " Απειροστικά μεταβλητή ρύθμιση του ρυθμού διαδρομής για εκχόνδριση και φινίρισμα (SIMOREG DC-Master) " Αυτόματη αλλαγή του ρυθμού διαδρομής και αυτόματη αλλαγή της πρόωσης για Κατεργασία αδρής και τελικής κατεργασίας σε έως και 3 κοπές, " αυτόματη και μηχανοκίνητη σταθεροποίηση της διαδρομής στην άνω θέση μετά την τελική κατεργασία φινίρισμα " ξεχωριστός διακόπτης και ερμάριο ελέγχου, " Ενσωματωμένη μονάδα ψυκτικού υγρού με μεταφορέα ροκανιδιών και μαγνητικό διαχωριστή " Περίπου 20 γρανάζια αλλαγής, Κατάσταση : ικανοποιητική έως καλή, έτοιμη για επίδειξη σύντομα Παράδοση : από το απόθεμα - όπως επιθεωρείται Πληρωμή : αυστηρά καθαρή - μετά την παραλαβή του τιμολογίου

Κατάσταση: καλή (μεταχειρισμένη), Έτος κατασκευής: 1975, Διάμετρος τροχού - μέγ. 630 mm y-διαδρομή 560 mm Πλάτος τροχού 180 mm Κανόνας - μέγ. 8 Κανόνας - ελάχ. 1 Διάμετρος τεμαχίου εργασίας 750 mm Διάμετρος τραπεζιού 450 mm Διάμετρος άξονα σύσφιξης 58 mm Διαδρομή ατράκτου 200 mm Ρυθμισιμότητα 230 mm Απόσταση άτρακτος/τραπέζι 225-450 mm Κωνικότητα στήριξης Morse 4 Βαθμιαία προώθηση 0,03 mm/διαδρομή Συνεχής προώθηση 10n: 0,18-0,74 mm/διαδρομή Njdjyb Sx Tepfx Apaswg Αριθμός διαδρομών 12n: 47-300 διαδρομές/λεπτό Ηλ. εκτέλεση - Τάση/Συχνότητα 380/50 V/Hz Βάρος μηχανήματος περ. 5500 kg Το μηχάνημα αυξήθηκε κατά 100 mm

Κατάσταση: πολύ καλή (μεταχειρισμένο), Έτος κατασκευής: 2005, Λειτουργικότητα: πλήρως λειτουργικό, αριθμός μηχανήματος/οχήματος: 0500071, ΠΡΟΔΙΑΓΡΑΦΕΣ Μέγεθος τραπεζιού 600 x 320mm Διαδρομή άξονα Χ 450mm Nwedpfxotylazs Apajg Τροχιά άξονα Υ 350mm Τροχιά άξονα Ζ 380mm Άξονας BT40 Ταχύτητες ατράκτου 0-8000rpm Κινητήρας ατράκτου 10kW Ταχείς ρυθμοί πρόωσης σε όλους τους άξονες 30m/min Χωρητικότητα αλλαγής εργαλείων 12 εργαλεία Χρόνος αλλαγής εργαλειοφορέα 8 δευτερόλεπτα Προσεγγιστικό βάρος 2000Kg Μηχανή εξοπλισμένη με:- Έλεγχος CNC Siemens 810D Shopmill Μονάδα 4ου άξονα Κοχλίας ροκανίσματος Φωτισμός Σύστημα ψύξης Κλειστή προστασία

Κατάσταση: έτοιμο προς χρήση (μεταχειρισμένο), Έτος κατασκευής: 1970, Μηχανή κοπής οδοντωτών τροχών ZFWZ 6300x40 Κατασκευαστής: WMW-MODUL Μοντέλο: ZFWZ 6300x40/1 Nodpoxln Iwsfx Apajwg Έτος κατασκευής: 1970 Μέγ. διάμετρος τροχού: 7100 mm Πλάτος οδόντωσης: 1500 mm Μέγ. module: 45 Διάμετρος τραπεζιού: 5300 mm Διάμετρος x πλάτος φρέζας: 400x500 mm Μέγ. γωνία λοξότητας: 45° Διάμετρος εργαλείου: 500 mm Ταχύτητες εργαλείου: 9-63 στροφές/λεπτό Συνολική απαιτούμενη ισχύς: 47 kW Βάρος μηχανήματος: 160 τόνοι Εξοπλισμένη με κανονική κεφαλή κοπής, ταγγειακή κεφαλή κοπής, κεφαλή εσωτερικής κατεργασίας, αλλαγή γραναζιών, στηρίγματα. Διαθέσιμο βίντεο.

Κατάσταση: καλή (μεταχειρισμένη), Έτος κατασκευής: 1984, Wheel diameter – max. 250 mm Wheel width 275 mm Module – max. 6 Machine weight approx. 5.5 t The gear hobbing machine ZFWZ 250 is suitable for the efficient production of all hob-generateable cylindrical gears such as: - Straight and helical spur gears, worm gears and worms, splined shafts, keyway shafts, serrated gears, chain and ratchet wheels, as well as conical and crowned straight and helical spur gears. Change gears and milling accessories Technical data: - Workpiece diameter (max): 250 mm - Module (max): 6 mm - Axial feed travel (max): 275 mm - Tangential feed travel (max): 100 mm - Helix angle (max): 45 degrees - Cutter diameter (max): 145 mm - Cutter length (max): 170 mm - Clamping table surface (min): 195 mm - Clamping table surface (max): 470 mm Performance Cutter speeds - 2-step range: 56 ... 250 rpm - (Standard version): 90 ... 400 rpm - Infinitely variable in 2 ranges: 63 ... 180 rpm - (Special version DC motor): 140 ... 400 rpm Weight - Machine net: approx. 5000 kg - Electrical cabinet: approx. 800 kg - Hydraulic unit + coolant tank + chip conveyor: approx. 700 kg Overall dimensions (with oil mist filter) - Length: Standard version: 3950 mm DC drive: 3450 mm (or 3350 mm according to table) - Width: 3300 mm Nwedov T Nqaepfx Apaeg - Height: Machine: 1980 mm Machine with DC drive: 2150 mm Electrical cabinet: 2200 mm

Κατάσταση: μεταχειρισμένο, Έτος κατασκευής: 2002, Διάμετρος περιστροφής max. 420 mm Μήκος περιστροφής 1250 mm Μονάδα ελέγχου INDEX, C 200-4 D Διάμετρος περιστροφής 630 mm Nwodst U R Hzopfx Apajg Διαδρομή κίνησης x1 320 mm Διαδρομή κίνησης z1 1250 mm Διαδρομή εγκάρσιας κίνησης x2 170 mm Διαδρομή κίνησης z2 1250 mm Διαδρομή κίνησης x3 320 mm Διαδρομή εγκάρσιας κίνησης z3 1250 mm Ταχύτητα κύριας ατράκτου μέγ. 3000 στροφές ανά λεπτό Κινητήρας κύριας ατράκτου 53 kW Πέρασμα ατράκτου 102 mm Κεφαλή ατράκτου DIN 55026 μέγεθος 11 Ροπή στην άτρακτο 675 Nm Αντίστροφη άτρακτος - ταχύτητα ατράκτου μέγ. 3000 σ.α.λ. Κινητήρας αντίρροπης ατράκτου 53 kW Αντίστροφη άτρακτος - δίοδος ατράκτου 102 Αντίστροφη άτρακτος - κεφαλή ατράκτου DIN 55026 μέγεθος 11 Αντίστροφη άτρακτος - ροπή 675 Nm Διαδρομή αντίθετης ατράκτου 1250 mm Δύναμη πρόωσης X1 14000/Z1 14000 N Ταχεία κίνηση X1 20/Z1 40 m/min Δύναμη πρόωσης X2 8600/Z2 14000 N Ταχεία κίνηση X2 20/Z2 40 m/min Δύναμη τροφοδοσίας X3 14000/Z3 14000 N Ταχεία τραβέρσα X3 20/Z3 40 m/min Αριθμός θέσεων πυργίσκου Αναθ. 1 = 12 Αριθμός θέσεων πυργίσκου Αναθ. 2 = 10 Αριθμός θέσεων κεφαλής πυργίσκου Αναθ. 3 = 12 Αριθμός θέσεων οδηγούμενου εργαλείου 12 / 10 / 12 Ταχύτητα των οδηγούμενων εργαλείων μέγ. 6000 rpm Ροπή 36 / 21 / 36 Nm Υποδοχή εργαλείων DIN 69880 Υποδοχή εργαλείων ø 40 x 63 mm Συνολική απαίτηση ισχύος 120 kW Βάρος μηχανήματος περίπου 19 τόνοι Διαστάσεις μηχανήματος Μ x Π x Υ 5,77 x 2,47 x 2,62 m Εξαρτήματα: Τσοκ με τμηματικό κουζινέτο HAINBUCH στην κύρια άτρακτο, Τσοκ HAINBUCH, SPANNTOP SP στην αντίθετη άτρακτο, διάφορες υποδοχές εργαλείων (και για οδηγούμενα εργαλεία), μεταφορέας ροκανιδιών, συσκευή ψύξης - και οι 3 εργαλειοθάλαμοι είναι προετοιμασμένοι για IKZ, το σύστημα υψηλής πίεσης ωστόσο, δεν περιλαμβάνεται στη μηχανή -
