Ακτινωτό τρυπάνι υψηλής ταχύτητας

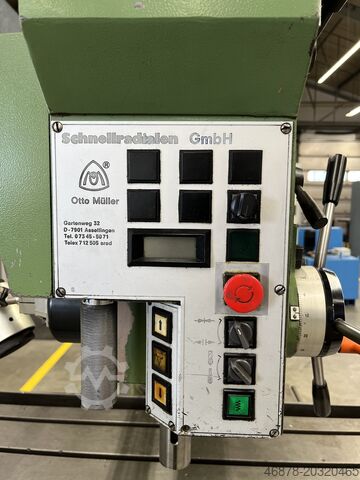

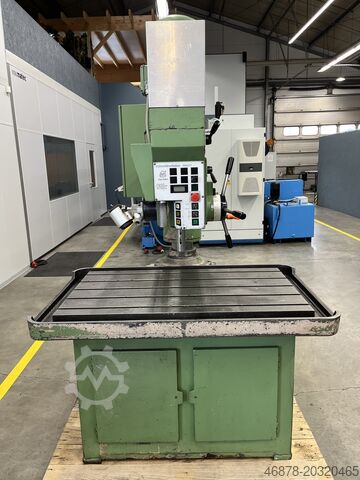

Otto Müller SR 28

Κατάσταση: καλή (μεταχειρισμένη), Τραπέζι εργασίας 54εκ x 135εκ Διαστάσεις αποστολής: Πλάτος: 135 εκ Μήκος: 160 εκ Cpsdpfx Afjw N N D Aeksw Ύψος: 230 εκ

Κατάσταση: καλή (μεταχειρισμένη), Έτος κατασκευής: 2000, Λειτουργικότητα: πλήρως λειτουργικό, ικανότητα διάτρησης: 40 χιλ., πινελιά με φτερό: 200 χιλ., διάμετρος λαιμού τραπεζοειδούς κοχλία: 80 χιλ., Σχεδιασμός μηχανής - Τραπέζι εργασίας 1800 x 600 mm με υποδοχές 4T - Διαδρομή βραχίονα επέκτασης 1050 mm - Άξονας διάτρησης SK 40 με διάταξη σύσφιξης εργαλείων - Προγραμματισμός ταχύτητας αδιαβάθμητης μεταβολής - Απειροστικά μεταβλητή πρόωση ατράκτου μέσω τριφασικού σερβοκινητήρα - 2 υποδοχές Τ 18 mm στο πίσω μέρος του πλαισίου βάσης της μηχανής - 2 υποδοχές Τ 18 mm στο αριστερό πλαίσιο βάσης της μηχανής - Διάταξη κοπής σπειρώματος Cpsdsu Aa I Sepfx Afksw - Κεντρική λίπανση - Διάταξη ψυκτικού υγρού - Φως μηχανής - Σήμανση CE - Προστατευτική διάταξη - Διεπαφή USB Διαστάσεις και διαδρομές Υποδοχή εργαλείων SK 40 Διάμετρος στήλης mm 195 Διαστάσεις τραπεζιού mm 1800 x 600 Αριθµός υποδοχών Τ 4 Απόσταση μεταξύ αυλακώσεων Τ mm 125 Εύρος ατράκτου (άξονας Ζ) mm 200 Κοπή στήλης (άξονας W) mm 410 Απόσταση κάτω άκρου ατράκτου - min mm 70 Ανώτατο άκρο τραπέζης μέγ. mm 680 Απόσταση κάτω άκρου ατράκτου - ελάχ. mm 970 Πάτωμα μέγ. mm 1580 Ακτίνα διάτρησης mm 540 - 1590 Ύψος τραπεζιού εργασίας mm 900 Τιμές κοπής Ικανότητα διάτρησης σε συμπαγές υλικό St 60  40 GG 22  50 Κοπή σπειρώματος St 60 M 36 GG 22 M 42 Κίνηση κύριας ατράκτου Κινητήρας εναλλασσόμενου ρεύματος, ελεγχόμενης συχνότητας kW 5,5 σε κύκλο λειτουργίας 100 %. Εύρος ταχύτητας: min -1 15 - 2800 Ροπή Nm max. 250 σταθερή από min -1 15 - 2000 Κινητήρες τροφοδοσίας Άξονας Χ - AC - σερβοκινητήρας kW 0,25 Άξονας Υ - AC - σερβοκινητήρας kW 0,25 Άξονας Ζ - AC - σερβοκινητήρας kW 4,50 Άξονας W - σερβοκινητήρας AC kW 2,50 Ταχύτητες ταχείας κίνησης (X/Y/Z): m/min. 7,5 / 7,5 / 5 Ταχύτητες ταχείας κίνησης (W): m/min. 3 Ταχύτητες πρόωσης αδιαβάθμητες mm/min 5 - 2000 Ακρίβεια Ακρίβεια τοποθέτησης Χ-, Υ-άξονας έως 1200 mm mm ± 0,075 Ηλεκτρικά δεδομένα Τάση λειτουργίας / συχνότητα V / Hz 400 / 50 Τάση ελέγχου V 24 Υδραυλική μονάδα σύσφιξης kW 0,75 Συνολικό συνδεδεμένο φορτίο kVA 13,0 Βάρος Danumeric 440 (χωρίς συσκευασία) με τραπέζι 1800 x 600 mm kg 2800 Έλεγχος CNC Άξονες: 4 (X, Y, Z, W), με δυνατότητα επέκτασης Επεξεργαστής: CPU 32-bit Οθόνη: επίπεδη οθόνη TFT, με οπίσθιο φωτισμό, εύκολη ανάγνωση από όλες τις πλευρές, 215 x 160 mm ευανάγνωστη από όλες τις πλευρές, 215 x 160 mm Πληροφορίες θέσης: καρτεσιανές ή πολικές, απόλυτες ή αυξητικές μετρήσεις, Μονάδα μέτρησης: mm ή ίντσα ή σε μοίρες Παρεμβολή: 2 άξονες (X, Y) Βάση δεδομένων τεχνολογίας: διαχείριση εργαλείων, προτάσεις εργαλείων ανάλογα με την κατεργασία τύπου κατεργασίας, προτάσεις δεδομένων κοπής ανάλογα με το υλικό Διαχείριση εργαλείων: μέγιστο 500 εργαλεία Τεχνολογία υποπρογραμμάτων: ναι Κύκλοι κατεργασίας Τυπικές επιλογές λογισμικού: Προγραμματισμός σε διάλογο, 38 μηδενικές μετατοπίσεις, περιστροφή και καθρέφτισμα, teach-in για X, Y, Z, επανεκκίνηση στο πρόγραμμα με λειτουργίες επιλογής για στοχευμένη εισαγωγή Προσδιορισμός σημείων μηδενισμού: Κύκλοι για τον προσδιορισμό σημείων μηδενισμού με χειροκίνητη ανίχνευση του τεμαχίου για με χειροκίνητη ανίχνευση του τεμαχίου για - για κάθε ορθογώνιο τεμάχιο που είναι στερεωμένο - για οποιαδήποτε στερεωμένα στρογγυλά τεμάχια - Διαμεσολάβηση χυτών και φλογοκομμένων τεμαχίων - Εντοπισμός γωνιακής θέσης για στρογγυλά τεμάχια με άγγιγμα ακμές ή επιφάνειες αναφοράς Γραφικά δοκιμών Γραφική απεικόνιση προτύπων διάτρησης Διεπαφές δεδομένων USB

Κατάσταση: μεταχειρισμένο, Έτος κατασκευής: 1976, Τεχνικές λεπτομέρειες: Ικανότητα διάτρησης σε χάλυβα (διάμετρος): 32 mm Προβολή: ./x. . 400 / 50 χιλ. Οριζόντια διαδρομή κεφαλής τρυπανιού: 400 mm Κεφαλή τρυπανιού ρυθμιζόμενη κάθετα: 400 mm Διαδρομή άξονα τρυπανιού: 150 mm Βάση άξονα MK: 4 Ταχύτητα άξονα λείανσης: 100 - 2000 στροφές/λεπτό Στόμιο: Άξονας: ελάχ./μέγ.: περίπου. 400 / 50 χιλ. Ρύθμιση βραχίονα κάθετα: 850 mm Ρύθμιση βραχίονα οριζόντια: 400 mm Μήκος βραχίονα: 1360 Οριζόντια μπούμα: περιστροφή mm/min Ταχύτητες άξονα τρυπανιού: 100...2 βήματα rpm. Βήματα τροφοδοσίας: 0,1 / 0,2 / - βήμα mm/rev Μέγεθος τραπεζιού: 00 x 510 mm Απόσταση μεταξύ τραπεζιού και άξονα: ελάχιστη/μέγιστη: 350 / 800 mm Συνολική απαιτούμενη ισχύς: 2,4 kW Βάρος μηχανής περίπου: 1,8 τόνοι Διαστάσεις μηχανής περίπου. ΜxΠxΥ: 1,3 x 1,3 x 2,25 μ. Εξοπλισμός: 2x ράγα ποδιών Δυνατότητα τοποθέτησης κάθετου τραπεζιού Αξεσουάρ: διάφορες συσκευές σύσφιξης Csdpfewi Iqvjx Afkjpw *

Κατάσταση: καλή (μεταχειρισμένη), Έτος κατασκευής: 1992, αριθμός μηχανήματος/οχήματος: 2355-2, Προσφορά 24416 Τεχνικά στοιχεία: - ST 60 28 mm - Ικανότητα διάτρησης GG 25 40 mm - Κοπή σπειρώματος ST 60 M 30 Cpsdpfx Asufw S Rsfkjw - Κοπή σπειρώματος GG 25 M 40 - Στήριγμα ατράκτου τρυπανιού MK 3 - Διάμετρος ατράκτου 50 mm - Χρονική διαδρομή ατράκτου 150 mm - 18 στροφές ατράκτου διάτρησης 45 - 2240 στροφές ανά λεπτό - 4 πρόωση διάτρησης 0,1 - 0,45 mm - ελάχιστη / μέγιστη απόσταση άξονα - τραπεζιού 300 / 700 mm - Ακτίνα διάτρησης min / max 305 / 1005 mm - Ύψος τραπεζιού 820 mm - Μέγεθος τραπεζιού 1200 x 600 mm - Κινητήρας 400 V / 6 kW - Απαιτούμενος χώρος περίπου Π 1300 x Υ 2500 x Β 2300 mm - Βάρος περίπου 1500 kg - με: - διάταξη κοπής σπειρώματος - υδραυλικές στήλες + σύσφιξη βραχίονα - συσκευή ψυκτικού υγρού - Κάθετες υποδοχές Τ στην αριστερή πλευρά του μηχανήματος
