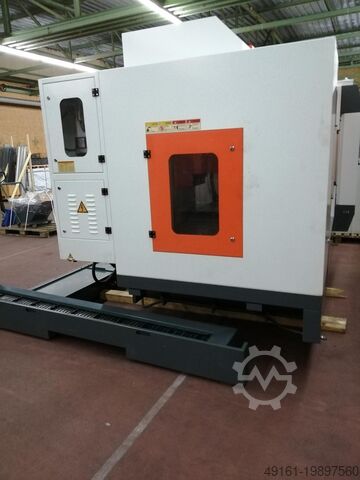

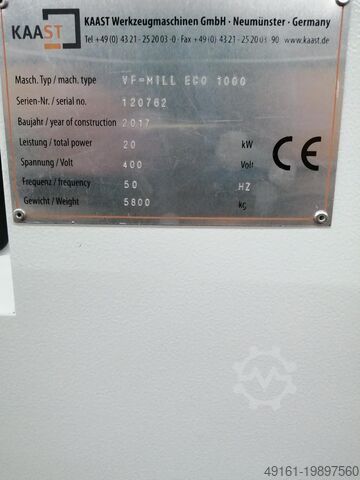

Κέντρο κάθετης κατεργασίας

PRIMINER VF-Mill ECO 1000

Τυπικός εξοπλισμός:

• CNC έλεγχος Siemens 828 D, PPU241 με οθόνη LCD 10,4"
• Ηλεκτρονικό χειροτροχό (MPG)
• Γραμμικές οδηγίες Rexroth σε όλους τους 3 άξονες
• Βίδες σφαιριδίων κατηγορίας C3 της PMI ή HWIN
• Τηλεσκοπικά καλύμματα σε όλους τους άξονες
• Πλήρως κλειστός περίβλημα μηχανήματος
• Εναλλάκτης θερμότητας για τον ηλεκτρικό πίνακα
• Σπειρόκολληση χωρίς αντισταθμιστικό τσοκ
• USB, κάρτα CF, Ethernet
• Αυτόματος αλλαγέας εργαλείων διπλού βραχίονα με 24 θέσεις
• Κύρια άτρακτος με ιμάντα μετάδοσης, μέγ. 10.000 σ.α.λ.
• Επιλογή κωνικής υποδοχής BT 40
• Αυτόματο σύστημα λίπανσης
• Σύστημα ψύξης

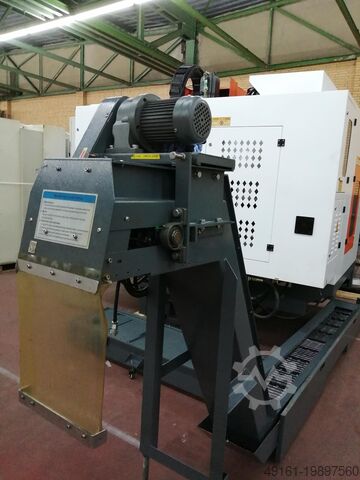

• Διάταξη πλύσης ρινισμάτων
• LED φως εργασίας
• Φως τέλους προγράμματος
• Εργαλειοθήκη
• Ρυθμιστικές βίδες και μπουλόνια
• Πιστόλι αέρα
• Ασφαλιστικό κλείδωμα θυρών
• Εγχειρίδια χρήσης

Τεχνικές προδιαγραφές:

Κύριος κινητήρας ατράκτου (σερβοκινητήρας): 9/22 kW
Ταχύτητα ατράκτου: 10.000 σ.α.λ., μετάδοση με ιμάντα
Κωνικότητα ατράκτου: BT 40
Διάμετρος ατράκτου: 120 mm
Διαστάσεις τραπεζιού: 1100 × 500 mm
Μέγ. φορτίο τραπεζιού: 700 kg
Τ-υποδοχές: 18 x 5 x 100 mm
Απόσταση άτρακτος / επιφάνεια τραπεζιού: 100 ~ 650 mm
Απόσταση κέντρου ατράκτου / κάλυμμα άξονα Z: 550 mm
Διαδρομές X/Y/Z: 1020 × 520 × 550 mm
Γρήγορες μετακινήσεις X/Y/Z : 30 (προαιρετ. 48) m/min
Μέγ. προώθηση κατεργασίας: 1-12.000 mm/min
Αλλαγέας εργαλείων: 24 (16) θέσεις
Μέγ. μήκος εργαλείου: 300 mm
Μέγ. διάμετρος εργαλείου: 80 mm (120 mm με κενή θέση δίπλα)
Μέγ. βάρος εργαλείου: 8 kg

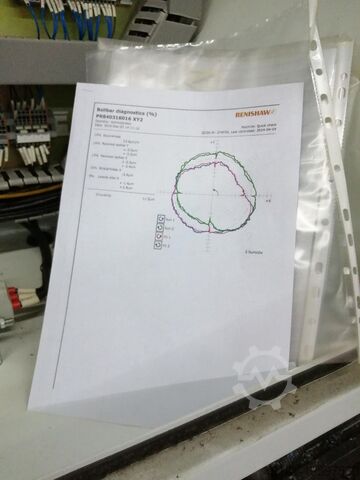

Ακρίβεια τοποθέτησης: +/- 0,005 mm/300 mm
Bodpfx Ajw Uih Eeacoww
Επαναληψιμότητα: +/- 0,005 mm
Τροφοδοσία: 380V +/-10%, 3 φάσεις, 50 Hz
Διαστάσεις (Μ x Π x Υ): 2850 x 2175 x 2850 mm
(Ύψος με αλυσίδα καλωδίων στη μέγ. θέση άξονα Z)
Βάρος: 5.500 kg

Προαιρετικός εξοπλισμός:
Κύρια άτρακτος 12.000 σ.α.λ.
SK 40 (DIN 69871/72), προαιρετικά BT 40 ή HSK A 63
Άτρακτος υψηλής απόδοσης με υβριδικά ρουλεμάν
Πολύ αθόρυβη λειτουργία για χαμηλές εκπομπές θορύβου
Με πρόσθετη ψύξη με λάδι (προαιρετικά) για άριστη θερμική σταθερότητα

ICS / Ψύξη διαμέσου της ατράκτου 20 bar

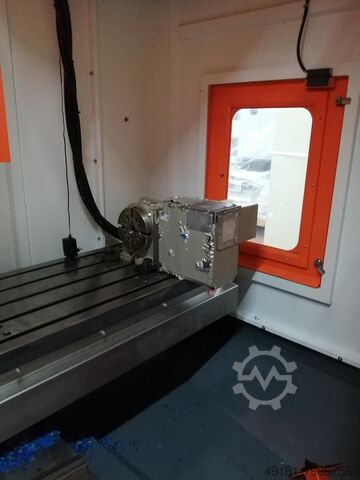

4ος άξονας Ø 125 mm, πνευματικό σύστημα σύσφιξης
Αξονικά και ακτινικά ρουλεμάν τραπεζιού
Προεντεταμένη έδραση, εξαιρετικά ανθεκτικός ακόμη και σε βαριές κατεργασίες
Προστασία τάξης IP 65
Υψηλές ταχύτητες περιστροφής με υψηλή ακρίβεια
Μεγάλης διατομής μετάδοση κίνησης και διάτρηση υπό διέλευση

Διάμετρος τραπεζιού: Ø 125 mm
Διάμετρος οπής τραπεζιού: Ø 35H7 mm
Εσωτερική διάμετρος χιτωνίου: -
Διάμετρος διάτρησης διέλευσης: Ø 25 mm
Ύψος αιχμής (κατακόρυφη τοποθέτηση): 110 mm
Ύψος τραπεζιού (οριζόντια τοποθέτηση): 152 mm
Πλάτος Τ-υποδοχής τραπεζιού: 12H7 mm
Πλάτος οδηγού: 14h7 mm
Ελάχιστη ανάλυση: 0,001°
Ακρίβεια τοποθέτησης: 40"
Επαναληψιμότητα: 4"
Σύστημα σύσφιξης (πνευματικό): 5 kg/cm²
Δύναμη σύσφιξης: 13 kg-m
Μοντέλο σερβοκινητήρα:
Fanuc α2i / β4is με κωνικό άξονα
Mitsubishi HF-75 / 105 με κωνικό άξονα
Σχέση μετάδοσης: 1:60
Μέγ. ταχύτητα περιστροφής (Fanuc α): 83,3 minˉ¹
Μέγ. επιτρεπτό βάρος φόρτωσης:
Κατακόρυφη θέση: 50 kg (με υποστήριξη κεντραρίσματος: 100 kg)
Οριζόντια θέση: 100 kg
Βάρος χωρίς σερβοκινητήρα: 34 kg
