Τόρνος ακριβείας

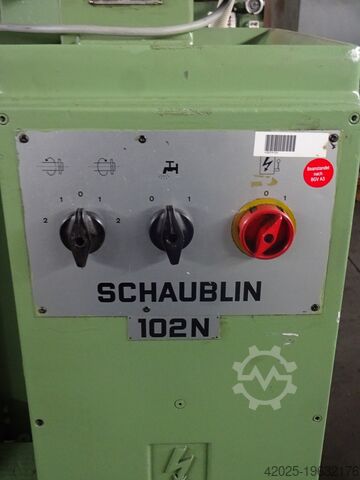

SCHAUBLIN 102 N

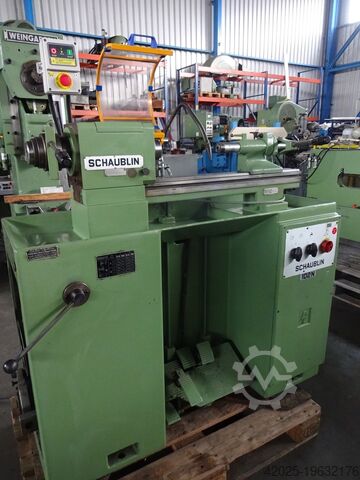

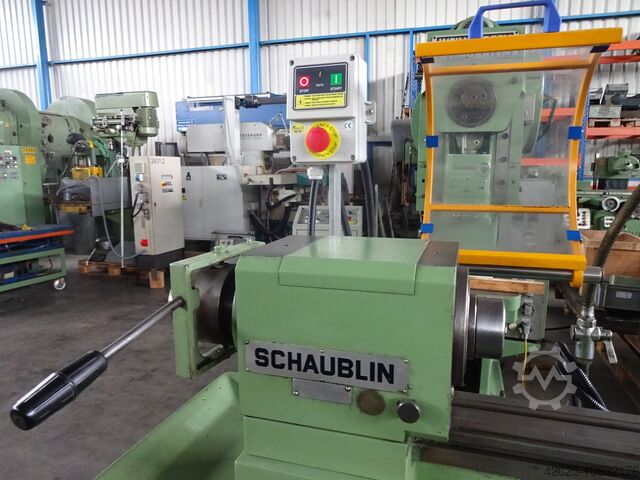

Κατάσταση: πολύ καλή (μεταχειρισμένο), Ο μεταχειρισμένος τόρνος πάγκου SCHAUBLIN 102N είναι ένας μικρού μεγέθους ελβετικός χειροκίνητος τόρνος ακριβείας, με ύψος κέντρου 102 mm, απόσταση κέντρου 400 mm, οπή άξονα 20 mm. Cjdpswqxcxsfx Af Uerh Διατίθενται 2 παρόμοια μηχανήματα (το ένα με κοντή βάση και γρήγορη κατεργασία και το άλλο με μακριά βάση και κεφαλή γραναζιού). ήδη εξοπλισμένο με ηλεκτρικό πίνακα και συσκευές ασφαλείας. Εξοπλισμός και κατάσταση σύμφωνα με τη φωτογραφία.

Κατάσταση: μεταχειρισμένο, ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ - Ύψος αιχμής: 102 [mm] - Μέγ. διάμετρος πάνω από τον πάγκο: 200 [mm] - Απόσταση μεταξύ αιχμών: 470 [mm] - Τύπος σφιγκτήρα ατράκτου: W20 - Διάτρηση: 20 [mm] Codpfx Afew Ihttj Uerh - Μετάβαση από ράβδο σε τσοκ: 14,5 [mm] ΒΑΡΟΣ ΚΑΙ ΔΙΑΣΤΑΣΕΙΣ - Απαιτούμενος χώρος: 1500 x 800 [mm] - Ύψος μηχανήματος: 1300 [mm] - Βάρος μηχανήματος: 500 [kg]

Κατάσταση: πολύ καλή (μεταχειρισμένο), Λειτουργικότητα: πλήρως λειτουργικό, Τόρνος οδηγού σπειροειδούς υψηλής ακρίβειας Schaublin 102N-VM Τεχνικά χαρακτηριστικά: >> Αριθμός μηχανήματος: 283152 >> Ύψος αιχμής: 102 mm >> Απόσταση μεταξύ αιχμών: 450 mm >> Διάμετρος διόδου άξονα: 25 mm Crodswvq Tmepfx Af Ush >> Διαμήκεις τροφοδοσίες: 8 επιλογές από 0,02 έως 0,3 mm/στροφή >> Σπειρώματα μετρικά: 20 βήματα από 0,25 έως 4 mm >> Σπειρώματα ίντσας: 25 βήματα από 80 έως 6 στροφές/ίντσα >> Κονική κεφαλή 2 (ΜΚ2) στο πριονιστήριο >> Ταχυτήτες άξονα από 270 – 3.000 σ.α.λ., απεριόριστα ρυθμιζόμενες >> Βάρος: περίπου 700 kg Εξοπλισμός: >> Τσοκ τριών σιαγόνων με 2 σετ σιαγόνες >> Βάση εργαλείων με 6 θήκες >> Σύστημα γρήγορης σύσφιξης, σωλήνας έλξης και 34 κολλέτες >> Σύστημα ψυκτικού υγρού >> Κοπτικά εργαλεία και δράπανο (βλ. φωτογραφίες) >> Εγχειρίδιο λειτουργίας με κατάλογο ανταλλακτικών Σχετικά με το μηχάνημα: Προσφέρεται ένας τόρνος οδηγού σπειροειδούς Schaublin 102VM σε πολύ καλή κατάσταση. Το μηχάνημα είναι φυσικά πλήρως λειτουργικό. Όλα τα βαγονέτα κινούνται ομαλά και άνετα. Ακόμη και σε υψηλές ταχύτητες, το 102VM λειτουργεί αθόρυβα. Το σετ γραναζιών για κοπή σπειρομάτων υπάρχει, πιθανόν όμως να μην είναι πλήρες. Εκμεταλλευτείτε την ευκαιρία να δείτε το μηχάνημα επιτόπου υπό τάση και να διαπιστώσετε την άριστη κατάστασή του.

Κατάσταση: μεταχειρισμένο, Κεντρικό ύψος 102 χλστ Credjwbi Hpopfx Af Ush Κεντρική απόσταση 450 mm Οπή ατράκτου 25 mm Ταχύτητα ατράκτου: 220 - 2600 Τα εξαρτήματα δεν ελέγχθηκαν ως προς την πληρότητα Τα ντουλάπια δεν περιλαμβάνονται στην παράδοση

Κατάσταση: καλή (μεταχειρισμένη), Ύψος κεντρικού άξονα: 102 mm απόσταση μεταξύ κέντρων: 450 mm διάμετρος στρέψεως: 32 mm μειωτής ταχύτητας αριστερά .- δεξιά στροφή 2 στάδια οδήγησης ταχύτητα Vario: 270-3000 U / λεπτό κύκλωμα γόνατος διάμετρος περιστροφής πέρα από το κρεβάτι: 200 mm μύτη άξονα: W 20 ποδαράκι: MK 2 Διαστάσεις (LxWxH): περίπου 140x56x123 cm Βάρος: περίπου 550 kg Διατίθεται αξεσουάρ Διαθέσιμος οδηγός Διατίθενται διαφορετικά μοντέλα "Schaublin 102"! Csdscpznhspfx Af Uorh

Κατάσταση: μεταχειρισμένο, Χώρος εργασίας Ύψος κέντρων 102 mm Κορυφή της σειράς - με κανονικό στήριγμα κεφαλής 450 mm - με μειωτήρα κεφαλής κεφαλής 375 mm - πάνω από το μάγουλο 200 mm - πάνω από τη διαφάνεια 120 mm Headstock Spindle μύτη για κολάν τύπου Schaublin W25 Spindle bore 25 mm Collet πέρασμα 20 mm Λόγος μείωσης του γραναζιού του τροχού 1: 5 Ύψος μάγουλου x πλάτος x μήκος 168 x 130 x 1000 mm Μάγουλο από χυτοσίδηρο, τραπεζοειδές προφίλ όπως τόρνος 102 N και οδηγός νυχιών σκληρυμένο και γυαλισμένο. Έλκηθρα Μεγαλύτερη διαδρομή στο μάγουλο 400 mm Πλάτος διαφάνειας εργαλείου - μήκος 80 - 194 mm Χειροκίνητη ρύθμιση ταξιδιού 90 mm Ύψος στο κέντρο πάνω από τη διαφάνεια εργαλείου 20 mm Άξονας των εργαλείων περιστροφής 12 x 12 mm Πλάτος εγκάρσιας πλάκας - μήκος 94 - 300 mm Χειροκίνητη ρύθμιση ταξιδιού 100 mm Ολίσθηση κρεβατιού Μήκος οδηγού στο μάγουλο 250 mm Βίδα μολύβδου Βίδα μολύβδου για διαμήκη περιστροφή και κοπή σπειρώματος, βίδα μολύβδου mm 40 mm σκληρυμένη, γείωση σπειρώματος, βήμα 4 mm Εύρος ταχύτητας Ταχύτητα 270 - 3000 σ.α.λ. διαμήκη στροφή 0,02 - 0,3 mm / επανάσταση Κοπή σπειρώματος Μεγαλύτερο βήμα με στάνταρ σετ τροχού ανταλλαγής 4 mm Πλάκα μηχανής για 20 μετρικές θέσεις 0,25 - 4 mm Πλάκα μηχανής για 25 αγγλικές θέσεις 80 - 6 G / ". Tailstock Διάμετρος του πέλματος 30 mm Εσωτερικός κώνος του πέλματος 2 MORSE Εγκεφαλικό επεισόδιο 80 mm Συσκευή ψύξης Δεξαμενή ψύξης - χωρητικότητα 23 λίτρα Καθαρά βάρη Τόρνος στον πάγκο εργασίας, περίπου 225 kg τόρνος στη βάση του κιβωτίου, περίπου 550 Kg [...] Codsbxkl Tepfx Af Uorh

Κατάσταση: καλή (μεταχειρισμένη), Ύψος του κέντρου: 130 mm Απόσταση μεταξύ κέντρων: 450 mm Ταχύτητα: περίπου 55-3000 U / min Σύστημα σύσφιξης με πνευματική σύσφιξη Άξονας άξονα: W 25 Δι. Διαθέσιμοι δίσκοι W25 Div. διαθέσιμος κάτοχος BERGER LAHR κινητήρες άξονα Combitec EIP E-500 Έλεγχος χειροκίνητο χειριστήριο διαθέσιμο Διαθέσιμο σύστημα ψύξης διαθέσιμη Λάμπα μηχανής διαθέσιμο Πέλματα μηχανής Διαθέσιμο Διαστάσεις (LxWxH): περίπου 1400x560x1230 mm Βάρος: περίπου 550 kg Διαφορετικά μοντέλα "Schaublin 102" σε στοκ! Crodpfx Afocuhvus Uoh

Κατάσταση: πολύ καλή (μεταχειρισμένο), Έτος κατασκευής: 2005, Τόρνος υψηλής ακριβείας Schaublin 102N-VM-CF ελβετικής κατασκευής Έτος κατασκευής: 2005 Μέγιστη διάμετρος κατεργασίας πάνω από το κρεβάτι: 200 mm Μέγιστη διάμετρος κατεργασίας πάνω από τις ράγες: 120 mm Ύψος κέντρων: 102 mm Απόσταση μεταξύ κέντρων: 450 mm Μήκος κρεβατιού: 1000 mm Ύψος κρεβατιού: 168 mm Ισχύς: 4,2 KW Στροφές ατράκτου: 100 - 3000 RPM Τύπος ατράκτου: W25 Διαδρομή εγκάρσιας τροφοδοσίας, άξονας Χ: 100 mm Ανάλυση άξονα Χ (ακτίνα): 0,01 mm Διαδρομή κατά μήκος, άξονας Ζ: 90 mm Ανάλυση άξονα Ζ (ακτίνα): 0,01 mm Κοχλίας πρόωσης: - 8 διαμήκεις ταχύτητες τροφοδοσίας - Δυνατότητα μεγαλύτερων τροφοδοσιών μέσω του ελέγχου σπειρώματος για τορναρίσματα Μέγιστη διατομή εργαλείου (σύστημα Multifix): 10x10 mm Διάμετρος βάσης εργαλειοφορέα (σύστημα MULTIFIX): 20 mm Κεντροφορέας με ρυθμιζόμενο ύψος και πλευρική ρύθμιση: Κωνικότητα εσωτερικής υποδοχής: Mk2 Διάμετρος ατράκτου: 30 mm Διαδρομή ατράκτου: 80 mm Χωρητικότητα δοχείου ψυκτικού: 23 L Csdpfx Afow N Rh As Usrh Τάση τροφοδοσίας: 400 V Συνολικές διαστάσεις (Μ x Π x Υ): 1500 x 510 x 1550 mm Αξεσουάρ / Επιλογές: - Ψηφιακό σύστημα ενδείξεων ACU-RITE, 3 άξονες X-Z-Z1 Ανάλυση X: 0,001 mm Ανάλυση Z: 0,005 mm Ανάλυση Z1: 0,005 mm - Σύστημα ψύξης - Οπίσθιο προστατευτικό λαμαρίνας - Πεντάλ διπλής λειτουργίας Start/Stop και αντίστροφη περιστροφή ατράκτου - Σετ σφιγκτήρων κολλετών Schaublin W25 - Τσοκ από χυτοσίδηρο W25 Ø110 mm με σιαγόνες - Πύργος ταχείας αλλαγής εργαλείων MULTIFIX-A με βάσεις - Σύστημα μετάδοσης για βοηθητικό εξοπλισμό με ιμάντα ρυθμιζόμενη και περιστρεφόμενη βάση τάνυσης ιμάντα ολοκληρωμένη μονάδα κίνησης με κινητήρα ιμάντας Ø6x2.500 mm - Κεντροφορέας - κ.ά... Σε λειτουργία στο χώρο μας.
