Τόρνος CNC

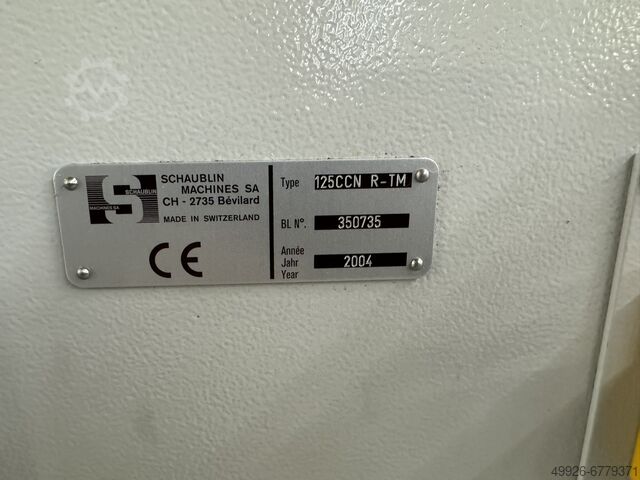

Schaublin 125-CCN R-TM A2-4

Προέλευση κατασκευής: Ελβετία
Τάση: 400V
Καθαρό βάρος: 1570 kg
Θέση τελωνείου: 8458.1120

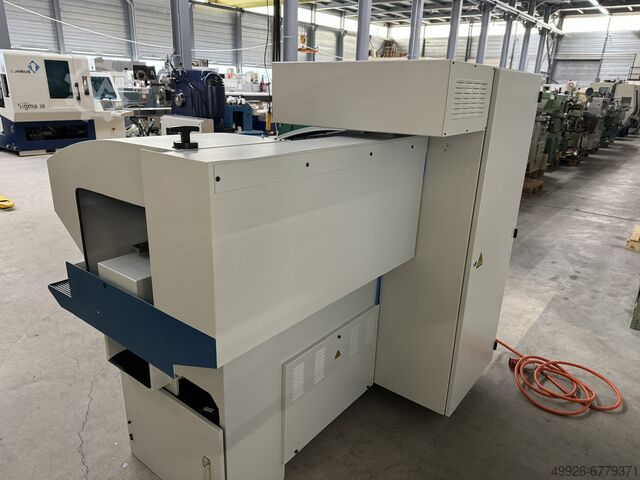

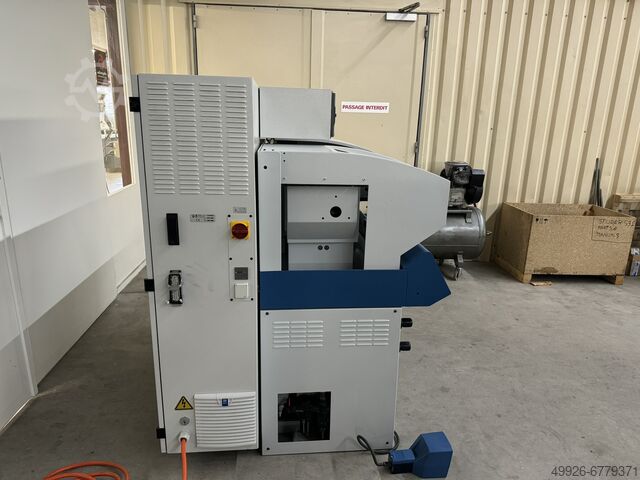

Εξωτερικές διαστάσεις: 1830x1260x1700 mm

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Δυνατότητες
Μέγιστη διάμετρος τόρνευσης: Ø 270 mm
Μέγιστη επιτρεπόμενη διάμετρος πάνω από το τραπέζι: Ø 115 mm
Ύψος αιχμής πάνω από το τραπέζι: 60 mm
Μήκος τόρνευσης B32: 265 mm

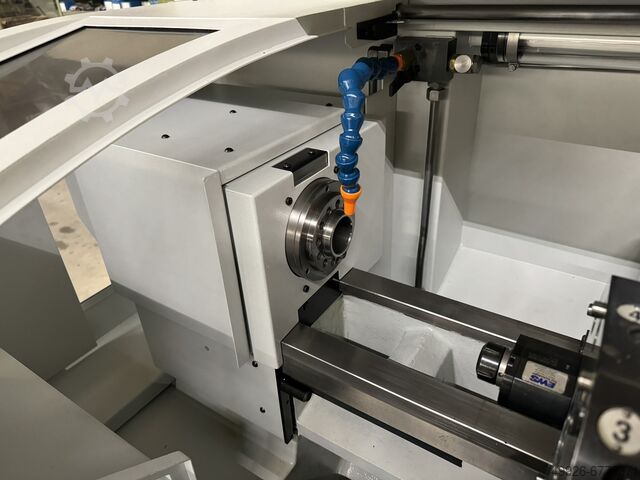

Κεφαλή ατράκτου: A2-4
Άτρακτος για τσοκ Schaublin: W20 / W25 / F38 / B32
Στροφές ατράκτου, ρυθμιζόμενες: 50 - 5'000 στρ./λεπτό
Εσωτερική διάμετρος ατράκτου (χωρίς κλειδί): 39 mm
Μέγ. διέλευση ράβδου στο τσοκ W20: 14,5 mm
Μέγ. διέλευση ράβδου σε αυτόματο τσοκ: 32 mm
Μέγιστη συνιστώμενη διάμετρος τόρνευσης: 200 mm

Πνευματικός σφιγκτήρας
Ρυθμιζόμενη αξονική δύναμη σύσφιξης, δύναμη στα 5 bar: 1.150 daN

Σταυροί τραπέζι (X - άξονας)
Διαδρομή εγκάρσια, X-άξονας: 180 mm
Ανάλυση X-άξονα (στην ακτίνα): 0,0005 mm
Κινητήρας AC, συνεχής / διαλείπουσα ροπή: 4 / 14 Nm
Κοχλίας με ρουλεμάν, διάμετρος x βήμα: Ø 20 x 5 mm
Διαμήκης διαδρομή, Z-άξονας: 390 mm
Ανάλυση Z-άξονα: 0,001 mm
Κινητήρας AC, συνεχής / διαλείπουσα ροπή: 4 / 14 Nm
Κοχλίας με ρουλεμάν, διάμετρος x βήμα: Ø 32 x 5 mm

Ταχύτητες μεταφοράς
Bledpehr Rtnofx Aacjp
Ταχύτητα εργασίας, X- & Z-άξονας, ρυθμιζόμενες: 0 - 5 m/min
Ταχεία μεταφορά, X- & Z-άξονας: 8 m/min
Δυνάμεις τροφοδοσίας, X- / Z-άξονας, ρυθμιζόμενες: 503 / 503 daN

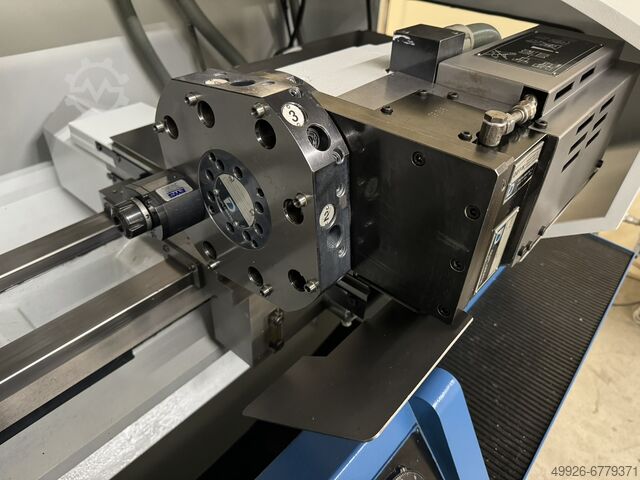

Σύστημα εργαλείων: Πύργος
Τυποποιημένη στερέωση εργαλείων: VDI 20
Αριθμός σταθμών εργαλείων: 8
Αριθμός σταθμών για εργαλείο με κίνηση: 4
Κινητήρας AC, συνεχής / διαλείπουσα ισχύς: 0,55 / 1,1 kW
Στροφές ατράκτου, ρυθμιζόμενες: 30 - 5.000 στρ./λεπτό
Μέγιστη διατομή εργαλείων: 16 x 16 mm
Ενσωματωμένη παροχή ψυκτικού και δείκτης περιστροφής σε δύο κατευθύνσεις: ναι

Σύστημα ψυκτικού υγρού
Χωρητικότητα δεξαμενής: 55 L
Παροχή αντλίας: 10 L/min
Πίεση: 1,7 bar

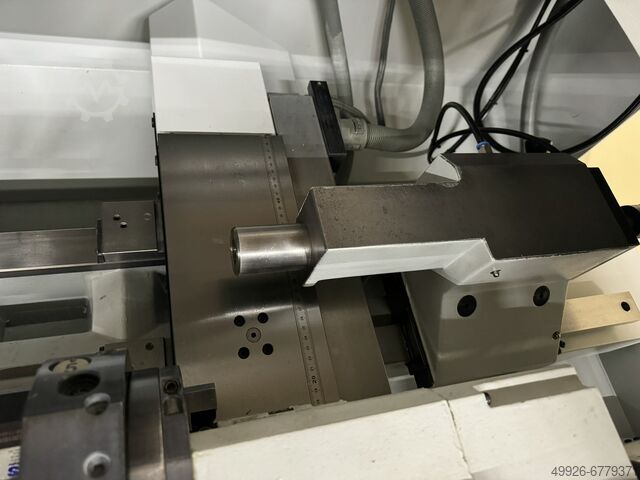

Πνευματική κινητήράδα
Κώνος ατράκτου: Μορς 3
Εξωτερική διάμετρος ατράκτου: 45 mm
Διαδρομή ατράκτου: 70 mm
Ρυθμιζόμενη δύναμη στήριξης: 25 - 260 daN

Ύψος αιχμής από το δάπεδο: 1.162 mm

Τα τεχνικά στοιχεία παρέχονται χωρίς δέσμευση και τυχόν σφάλματα ή παραλείψεις επιφυλάσσονται.
