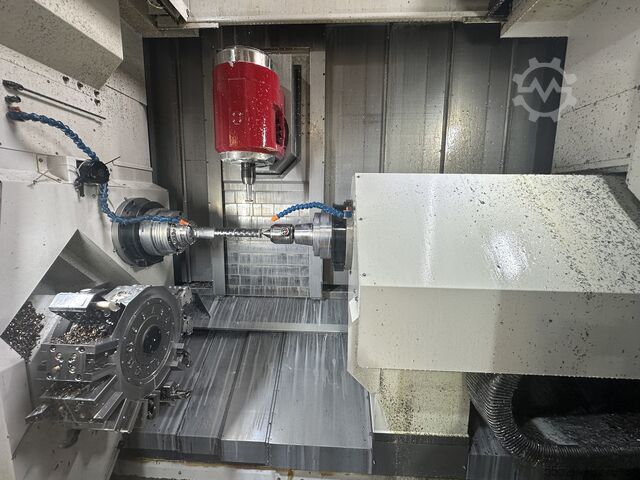

Κέντρο τόρνευσης-φρεζαρίσματος CNC

Takisawa TMX-4000ST

• Έλεγχος Fanuc 31i-B5
• Έγχρωμη οθόνη LCD 15 ιντσών
• Άξονας Y 260 mm (+/- 130 mm)
• Εύρος περιστροφής του άξονα Β 230° (+/- 115°)
• Ισχύς κίνησης άξονα φρεζαρίσματος 15/22 kW
• Μέγιστη ταχύτητα άξονα φρεζαρίσματος. 12.000 λεπτά/-1
• Ισχύς κίνησης κύριου άξονα 22/26 kW
• Ταχύτητα 4.000 λεπτά/-1
• Μύτη άξονα A2-8
• Κύριος άξονας διέλευσης ράβδου 80 mm
• Ισχύς κίνησης αντίστροφης ατράκτου 15/22 kW
• Ταχύτητα 4.000 λεπτά/-1
• Μύτη άξονα A2-8
• Συστήματα άμεσης μέτρησης θέσης άξονας X1,Y1,Z1
• Περίστροφο 12 κατευθύνσεων
• Άξονας φρεζαρίσματος με άξονα Β
• Άξονας Y
• Κύλινδρος σύσφιξης και τσοκ HOWA (L)
• Κύλινδροι και τσοκ σύσφιξης HOWA (R)
• 2 άξονες C συμπεριλαμβανομένου δισκόφρενου
• Τσοκ ανοίγματος/κλεισίματος με λειτουργία M
• Τσοκ ποδοδιακόπτη
• Σύστημα ψυκτικού με 4 αντλίες
• Αυτόματη κεντρική λίπανση
• Αυτόματο κλείσιμο του μηχανήματος
• Μεταφορικός ιμάντας με σχισμές στη δεξιά πλευρά
• Φωτισμός χώρου εργασίας LED
• 1 σετ τεκμηρίωσης μηχανήματος
• Προδιαγραφή CE

Οθόνη αφής FANUC 19" HMI iH Pro
αντί για την τυπική οθόνη αφής HMI 15" από

Θήκη εργαλείων: Capto C6
Αριθμός θέσεων: 80

Σύστημα παρακολούθησης εργαλείων Raku Raku
1. Διαχείριση εργαλείων
2. Παρακολούθηση φορτίου
3. Διαχείριση αποδοχών
4. Πληροφορίες λειτουργίας

Συσκευή σύσφιξης ισχύος KITAGAWA 3-σιαγόνων BB210
• Πέρασμα 81 χιλ.
• Διαδρομή σιαγόνας σε διάμετρο 8,8 mm
• Οδόντηση βάσης γνάθου 1,5 mm x 60°
• Μέγιστη ταχύτητα 4.500 λεπτά

Κύριος άξονας συσκευής σύσφιξης ισχύος KITAGAWA
Υδραυλικός κοίλος κύλινδρος σύσφιξης SS1881K
• Πέρασμα 81 χιλ.
• Διαδρομή εμβόλου 25 mm
• Μέγιστη ταχύτητα 4.800 λεπτά

Συσκευή σύσφιξης ισχύος SMW
Υδραυλικός κύλινδρος πλήρους σύσφιξης SIN-S 125
• Μέγιστη πίεση. 70 bar
• Δύναμη εφελκυσμού στα 40 bar 41 kN
• Μέγιστη ταχύτητα 6.000 λεπτά

Φορτωτής γραμμών διεπαφής που περιλαμβάνει "Προαιρετική παράλειψη μπλοκ"

3χρωμη λυχνία σήματος

Εργαλειοθήκη (χειροκίνητη)

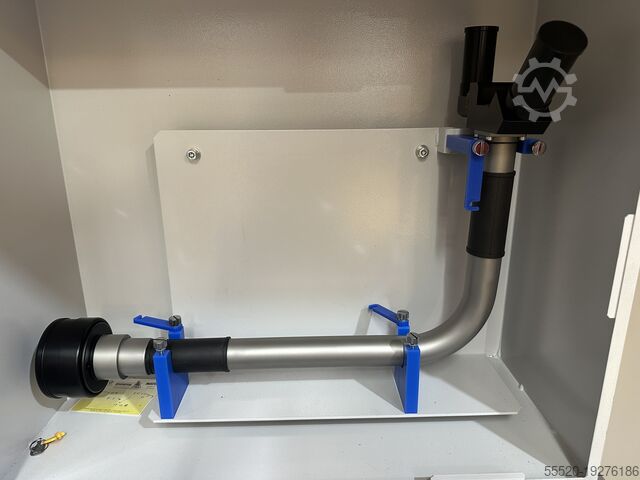

Ενσωματωμένη συσκευή εκφόρτωσης αντίθετης ατράκτου
• Μέγιστη διάμετρος. 80 χιλιοστά
Gedpewpkp Iefx Afijbk
• Μέγιστο μήκος. 200 χιλ.
• Μέγιστο βάρος 3 κιλά

Αυτόματη πόρτα εργαστηρίου

Διακόπτης ζώνης Αυτόματη πόρτα χώρου εργασίας

Μετασχηματιστής 120kVA TMX-4000ST

Λειτουργία επιλογής κατάστασης κατεργασίας

Διαδικασία Κινηματικής Ρύθμισης
Κινηματική ρύθμιση FANUC χρησιμοποιώντας iHMI
- Αισθητήρας αφής Renishaw RMP600
- Λογισμικό μακροεντολών
- Ενισχυτής
- Θήκη C6
- Μπάλα μέτρησης
- Διεπαφή

Λειτουργία κοπής γραναζιών

Αποφυγή Τρισδιάστατης Σύγκρουσης

KNOLL KF300/1800 70 bar με ψύκτη ροής alpha 9-E
- Δεξαμενή καθαρού νερού: χωρητικότητα 1.800 λίτρων
- 1 x αντλία υγραερίου: 150 l/min / 3,1 bar
- 2 x αντλία MD: 40 l/min / 7 bar
- 1 x αντλία HD: 20 l/min / 70 bar
- 1 x αντλία HD μετατροπέα συχνότητας
- 1 x φίλτρο διπλού διακόπτη
- 1 x ψύκτη ροής alpha 9-E
- 7 επίπεδα πίεσης

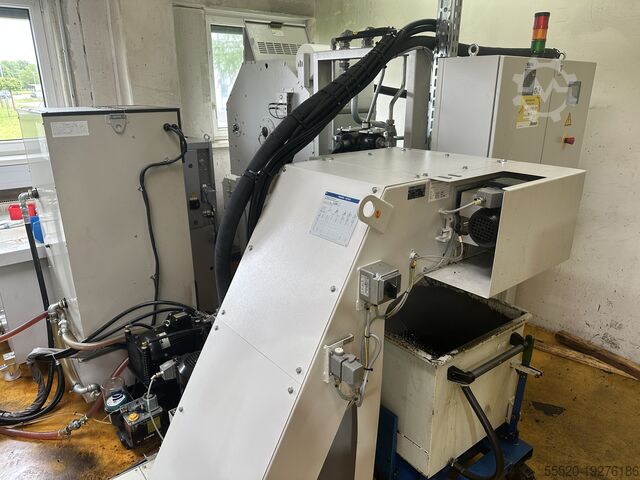

Μεταφορικός ιμάντας αποξέσεως KNOLL 500 K-1
Ύψος μεταφοράς 1.700 mm
Ύψος πτώσης πάνω από το δάπεδο 1.150 mm
